產品概述

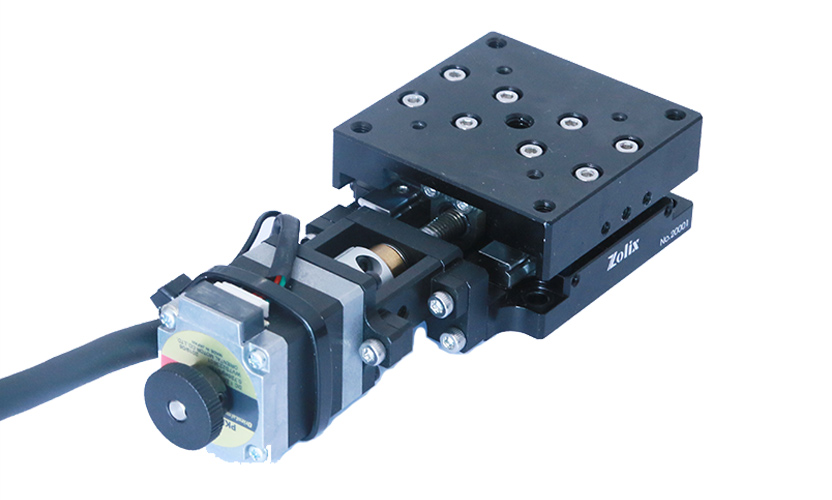

uFS系列產品是卓立漢光為解決小尺寸、高精度、高重復使用頻率等情況專門設計的高精密電動滑臺。該系列產品主體材料采用硬質鋁合金，表面黑色陽極氧化處理，耐磨性好、外型美觀。導軌采用進口交叉滾柱導軌，強度高、負載能力強、耐用性好，配合卓立漢光特有的導軌面精密加工技術，使該系列產品具有較高的運動精度。驅動機構采用進口滾珠絲杠（1mm導程），標配進口五相步進電機，可提供非常高的分辨率和定位精度。該系列產品非常適合集成在對空間、尺寸、重量要求較高的自動化設備、高精密儀器設備等中，也比較適合使用在運動范圍較小、往復頻率高、精度要求高的工業生產線中。

特點：

主體材料為硬質鋁合金，表面黑色陽極氧化處理，耐磨性好、外形美觀
采用進口交叉滾柱導軌，強度高、負載能力強、耐用性好
導軌安裝面采用精密加工工藝，使得產品具有較高的運動精度
采用進口小導程滾珠絲杠，標配進口五相步進電機，可提供較高的分辨率和定位精度

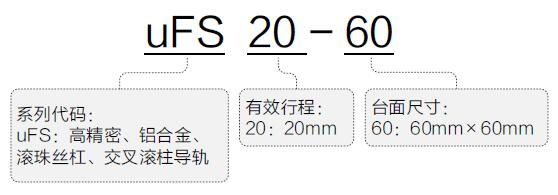

命名規則：

選型表：

型號		uFS20-60
機械規格	行程	20
	臺面尺寸	60×60
	傳動機構	進口C3滾珠絲杠，Φ6×1
	導軌（導向機構）	進口交叉滾柱導軌
	主體材料及表面處理	鋁合金，黑色陽極氧化處理
	自重（Kg）	0.58
	聯軸器（外徑-孔徑1-孔徑2）（mm）	16-03-05
精度規格	分辨率（整步/半步，μm）	1/0.5
	20細分下的分辨率（μm）	0.05
	最大速度（mm/s）*	10
	單向定位精度（μm）	≤10
	重復定位精度（μm）	≤±1
	回程間隙（μm）	≤1
	靜態平行度	≤0.05
	運動直線度（μm）	≤5
	運動平行度（μm）	≤5
	偏擺（″）	≤20
	俯仰（″）	≤20
專用規格	微步能力（μm）**	≤0.2/≤0.5
電氣規格	電機及步距角（°）	五相28步進，0.36
	電機品牌及型號	東方馬達，PK523HPMB
	工作電流（A）	0.75
	電機保持轉矩（mN·m）	38
	驅動器品牌及型號（另配）	東方馬達，CVD512BR-K
	滑臺接頭	10針連接器
	滑臺接頭線纜類型	運動線纜
	滑臺接頭線纜長度	0.2
	限位傳感器	2個EE-SX4320（日本OMRON）
	原點傳感器	1個EE-SX4320（日本OMRON）
	傳感器電源電壓（V）	DC5～24V±10%
	控制輸出	NPN開路集電極輸出 DC5～24V 8mA以下殘留電壓0.3V以下（負載電流2mA時）
	輸出邏輯	檢測（遮光）時：輸出晶體管OFF（非導通）
負載	水平負載（Kg）	6
	豎直負載（Kg）	3
	倒置負載（Kg）	3

*注：最大速度是在空載情況下，按照步進電機600轉/分鐘的理論計算速度和實際測試值。

**注：驅動器20細分下，≤0.2(80%數據)偏差在±20%以內，≤0.5(90%數據)偏差在±10%以內。

『注：電氣規格、電機資料及傳感器資料詳見資料下載』
