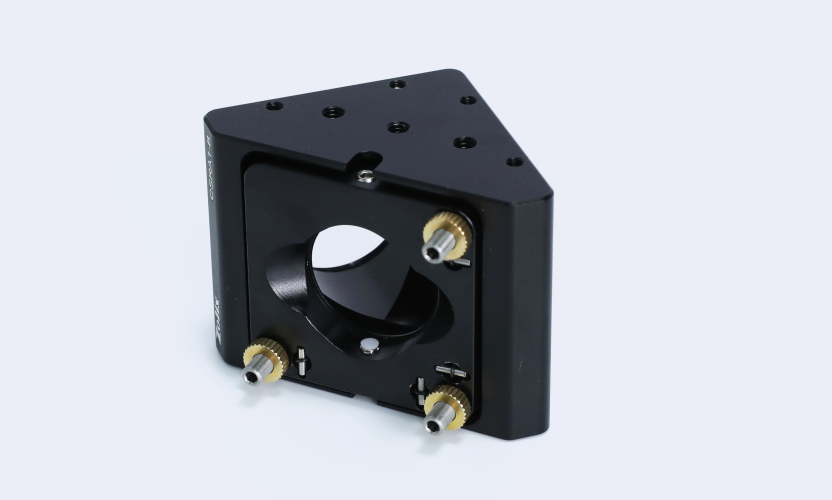

30mm籠式系統45度安裝調整架

ZOLIX提供的45度安裝調整架可兼容30mm籠式系統使用，適用于Ø25.4mm的光學元件。可安裝多種規格的光學元件，含圓形、矩形、橢圓形及離軸拋物面反射鏡等。

30mm籠式系統直角調整架，固定式，用于圓形光學元件

ZOLIX提供的直角調整架兼容30mm籠式系統，適用于光軸以45°角安裝的Ø25.4 mm的光學元件，光學元件通過膠頭螺釘固定。調整架入射端面和出射端面各有1個SM1螺紋孔和4個籠桿安裝孔?；\桿安裝孔孔間距為30mm，用于搭建30mm籠式系統。調整架包含三個螺紋調節絲桿，該調節絲桿提供0.41°/轉的調節分辨率，通過調節絲桿可實現俯仰/偏擺角度調節范圍：±4°線性位移：±2.5 mm的位置調節，籠桿安裝孔有M4螺紋孔和Ø6mm光壁孔可選。

30mm籠式系統直角調整架，固定式，用于橢圓形光學元件

ZOLIX提供的直角調整架兼容30mm籠式系統，適用于長軸35.9 mm，短軸25.4 mm的橢圓光學元件，光學元件通過螺釘加壓臂固定。調整架入射端面和出射端面各有1個SM1螺紋孔和4個籠桿安裝孔?；\桿安裝孔孔間距為30mm，用于搭建30mm籠式系統。調整架包含三個螺紋調節絲桿，該調節絲桿提供0.41°/轉的調節分辨率，通過調節絲桿可實現俯仰/偏擺角度調節范圍：±4°線性位移：±2.5 mm的位置調節，籠桿安裝孔有M4螺紋孔和Ø6mm光壁孔可選。
