固態鋰離子電池(SSLBs)具備更高的安全性、能量密度、充電速度和使用壽命，是新一代儲能設備發展的熱點方向之一。近期卓立漢光集團拜訪南京郵電大學韋瑋教授課題組，圍繞固態鋰離子電池界面的超離子導體的制備相關話題進行深入探討。
固態鋰離子電池(Solid-state lithium-ion batteries，SSLBs)是新一代儲能設備發展的熱點方向之一。在SSLBs中，較為顯著的特點之一是固態電解質(Solid-state electrolyte，SSE)可以有效地抑制SEI的形成，從而有助于提高循環穩定性和容量保持。然而，電極與電解質之間“固-固”界面的高阻抗導致循環可逆性和速率性能較差，限制了SSLBs的實際應用。目前，對于負極與電解質的界面，主要采用引入無機層來降低界面阻抗的方法。對于正極與電解質的界面，主要采用滲透正極或引入有機/無機層的方法。雖然這些方法有效地增強了物理接觸和電池循環的穩定性，但由于有機/無機層對Li+的捕獲效應較差導致界面離子電導率較低，從而導致離子傳輸動力學緩慢，顯著影響電池的倍率性能。
本文制備了一種新型界面超離子導體(PPG/Li+-Al2O3-LiOH，PLAL；interfacial superionic conductor，ISC)。通過冷凍電鏡(Cryo-Em)和表面增強拉曼光譜(SERS)測試表明，PLAL ISC在充放電過程中對陰極具有良好的親和力，特別是在電場的作用下。同時，PLAL ISC可在LFP正極結構中建立了離子傳輸框架，顯著提高了倍率性能和循環穩定性。此外，在高電流密度下，PLAL ISC能夠消除循環時“膨脹/收縮”應力引起的LFP粉化。結果表明，LFP‖石墨電池在10 C的倍率下放電比容量為95.7 mAh/g并且具有較高的容量保有率~92%。除此之外，我們簡要地證明了PLAL ISC具有超高的熱穩定性和優異的低溫離子導電性。與之前的一些相關報道相比，這種方法在可加工性和循環性能方面具有潛在優勢和巨大的潛力。

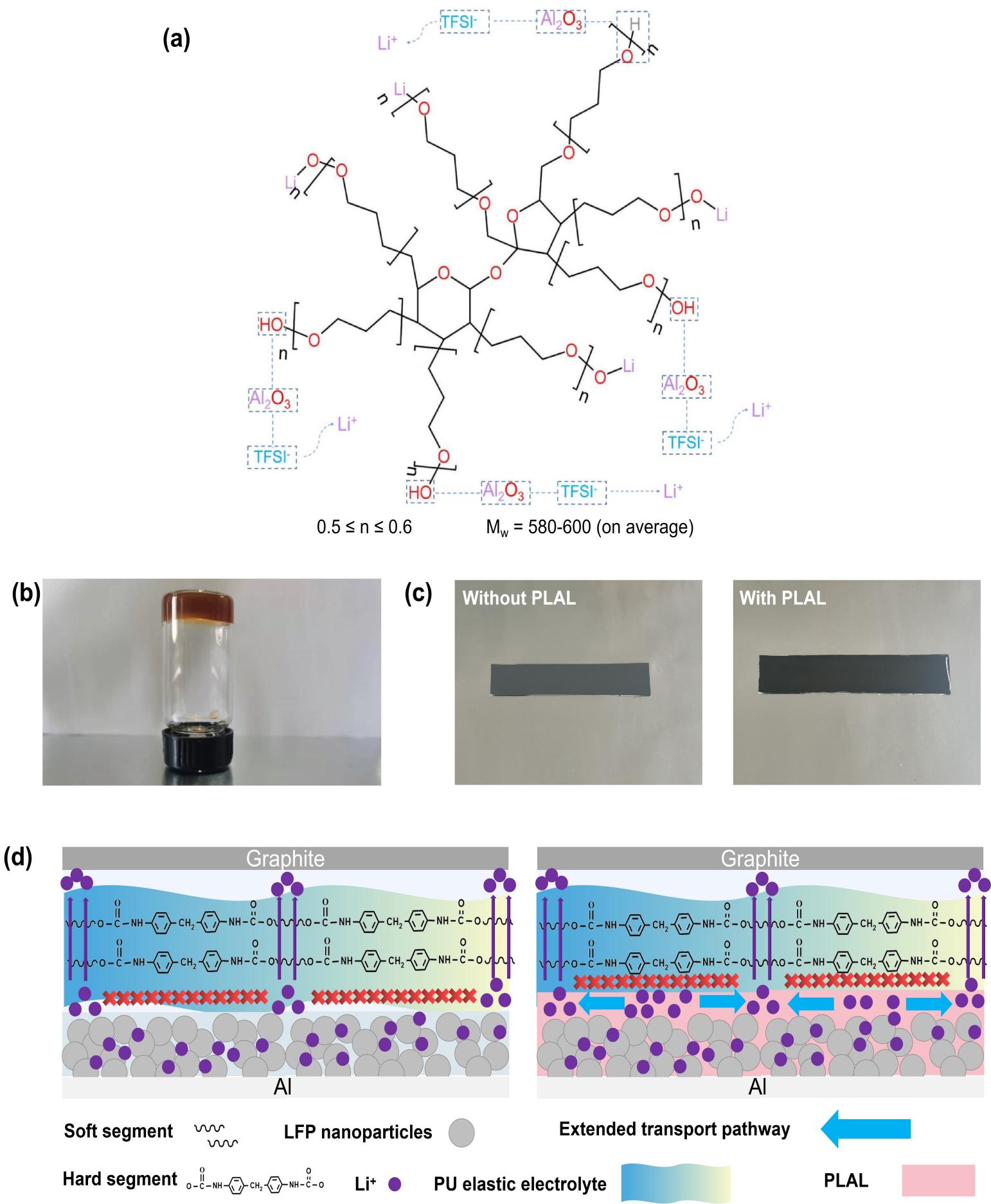

圖. PLAL的分子結構。(a) PLAL ISC制備工藝原理圖及Al2O3在體系中的作用;(b)制備的PLAL ISC在室溫(25 ℃)下的照片;(c)商用LFP正極不帶/帶PLAL ISC;(d)添加PLAL ISC和不添加PLAL ISC時SPE與LFP接觸界面上Li+遷移路徑示意圖以及LFP|SPE|石墨電池的電池模型和內部鋰離子遷移路徑示意圖。PLAL ISC顯著改善了離子躍遷動力學，并延長了離子傳導通道。
界面超離子導體PLAL紅外光譜表征

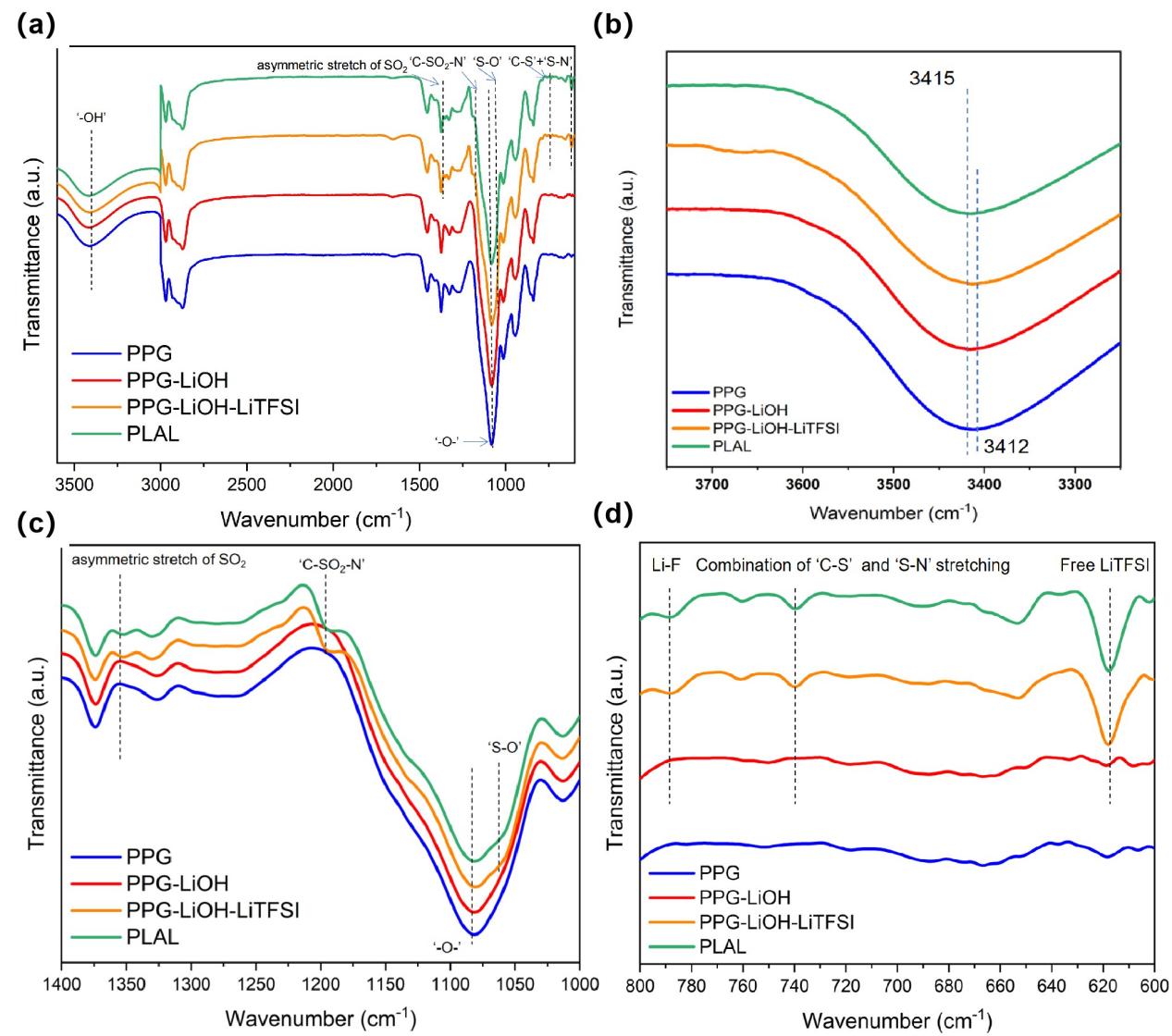

圖. “PPG”、“PPG-LiOH”、“PPG-LiOH-LiTFSI”和“PLAL ISC”紅外光譜比較。(a)在600-3600 cm-1范圍內；(b)在范圍為3250-3750 cm-1內。在加入LiOH后，與“－OH”相關的峰出現了輕微的藍移，從3412 cm-1到3415 cm-1。加入LiTFSI后，“－OH”基團的峰由于和“TFSI-”發生了耦合作用所以產生了紅移，移至3412 cm-1。加入Al2O3后，峰位置恢復到3415 cm-1；(c)在范圍為1000-1400 cm-1范圍內；(d)在600-800 cm-1范圍內。
我們通過紅外光譜對PLAL ISC進行了表征。驗證了光譜位移變化，進一步論證了界面?zhèn)鲗C理的準確性。
超離子導體PLAL對電極和電解質吸附能的理論計算

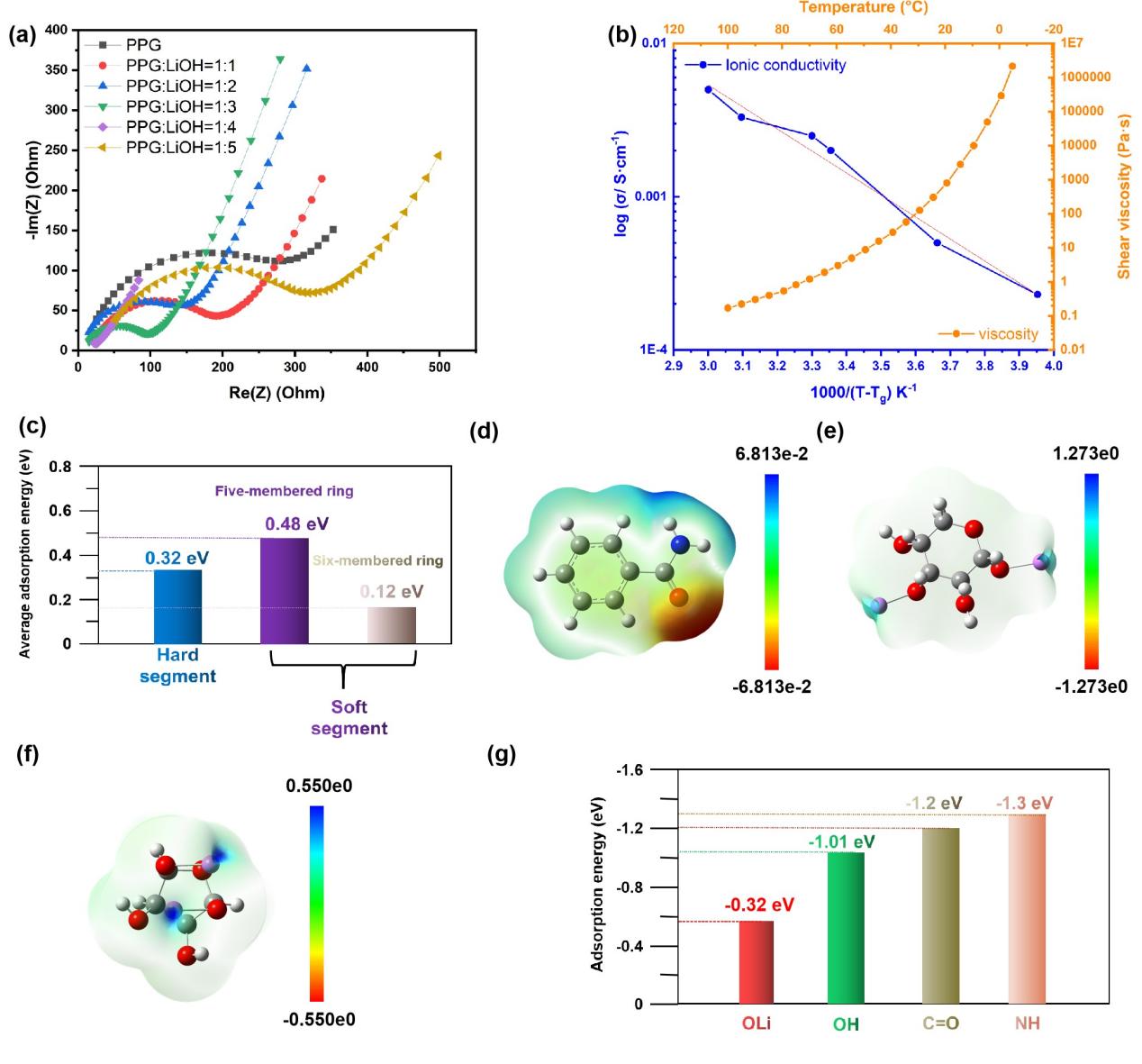

圖.基于PPG對不同LiOH添加量的PLAL ISC的電化學阻抗譜(EIS)測量和理論模擬。(a)不同LiOH(摩爾比為1:0 ~ 1:5，厚度為400 μm)下PLAL ISC的EIS;(b) PLAL離子電導率和粘度隨溫度的變化;(c) PU“硬段”和“軟段”各原子對LFP的平均吸收能;(d)?；被?e) PPG分子的五元環部分和 PPG分子的六元環部分的分子靜電勢模擬;(g)四個典型官能團對Li+ (“－NH”、“－C=O”、“－OH”和“－OLi”)的吸附能。
冷凍電鏡和表面增強拉曼對超離子導體PLAL滲透作用機理解釋

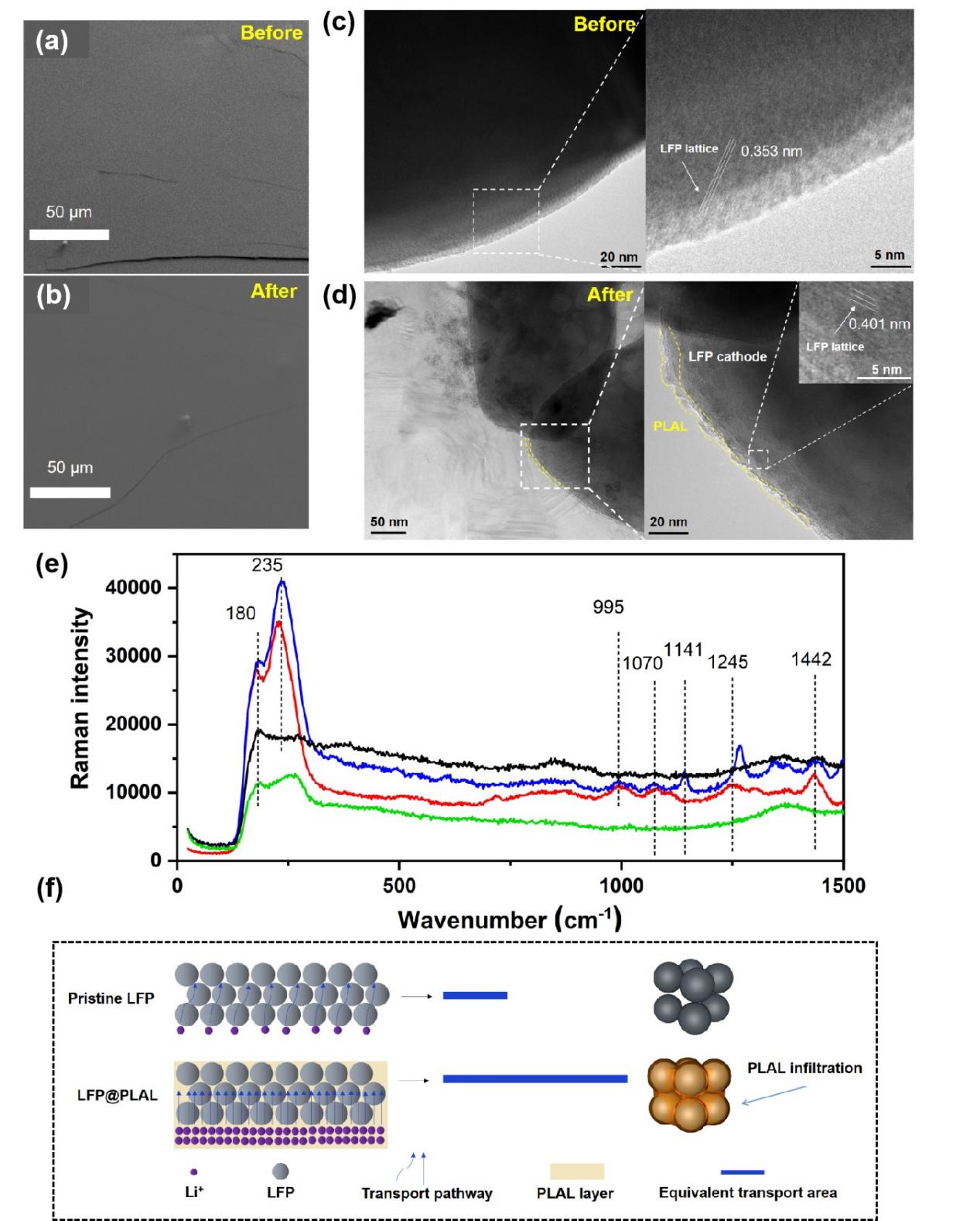

圖. 低溫電鏡和表面增強拉曼SERS分析。俯視圖LFP陰極上PLAL ISC的冷凍掃描電鏡圖像循環前后；(b)電極材料在200次循環前和200次循環后的Cryo-TEM圖像(樣品經冷凍切片處理)；(e) LFP@PLAL ISC 200次循環前的SERS(黑色)，200次循環后的SERS(藍色)，原始LFP陰極(紅色)和膠體金增強基底(綠色)。200次循環后，在LFP@PLAL光譜中出現特征譜線，表明PLAL已經滲透到LFP晶格中；(f)不使用PLAL ISC或使用PLAL ISC時電極中的離子傳輸示意圖。
在圖 (e)中，由于PLAL ISC對物質*外層分子的高靈敏度，我們首次利用表面增強拉曼光譜(SERS)對電池中PLAL ISC-正極界面進行分析。循環前電極的光譜線(黑線)與標記為紅色的光譜線相比，幾乎沒有LFP的特征。在經過200次循環后，LFP在180、235、995、1070和1141 cm-1和“－C－H”在1245和1442 cm-1出現，表明PLAL ISC和LFP之間存在較強的插層作用。結果表明，PLAL ISC對正極材料具有良好的親和力，這與截面掃描電鏡圖像和DFT計算結果一致。
第一作者：崔鵬，博士，韋瑋教授團隊。南京郵電大學電子與光學工程學院、柔性電子（未來技術）學院。
通訊作者：韋瑋，教授，博士生導師，南京郵電大學電子與光學工程學院、柔性電子（未來技術）學院。江蘇省光通信工程中心主任；南京市特種光纖材料制備與應用工程技術研究中心主任；南京市“321”重點創新創業人才。中國電子學會通信分會“光通信與光網絡”專業技術委員會委員。

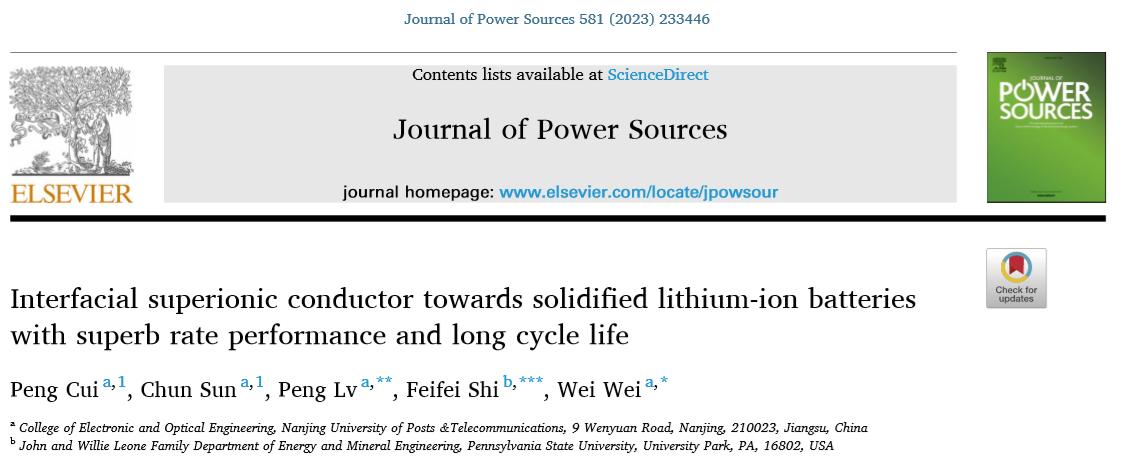

本文以“Interfacial superionic conductor towards solidified lithium-ion batteries with superb rate performance and long cycle life”為題發表在Journal of Power Sources上。
拉曼光譜結果采用北京卓立漢光儀器有限公司RTS2系列多功能激光共聚焦顯微拉曼光譜儀檢測，如需了解該產品，歡迎咨詢。
