TLS 系列單色光源由本公司的影像譜王系列譜儀擔當關鍵分光組件，具有高準確度、高分辨率、高重復精度、高穩定性、低雜散光水平等特點，由于其以上突出的性能， TLS3 被廣泛運用于CMOS、CCD 量子效率、光譜響應測量，太陽能電池量子效率測試、探測器響應測試、熒光激發、光化學等應用領域。
TLS 系列單色光源由高穩定寬帶光源和高精度單色儀組成，配合濾光片輪等附件， 使TLS 系列單色光源在穩定性、單色性等方面有突出的表現，適用于有較高要求的應用場合。TLS 單色光源有單獨的控制軟件及開發控件供用戶選擇，方便客戶進行系統集成開發。
TLS系列可調單色光源主要特點
- 高穩定性、高重復精度、高分辨率
- 低雜散光水平
- 預留斬波器安裝座

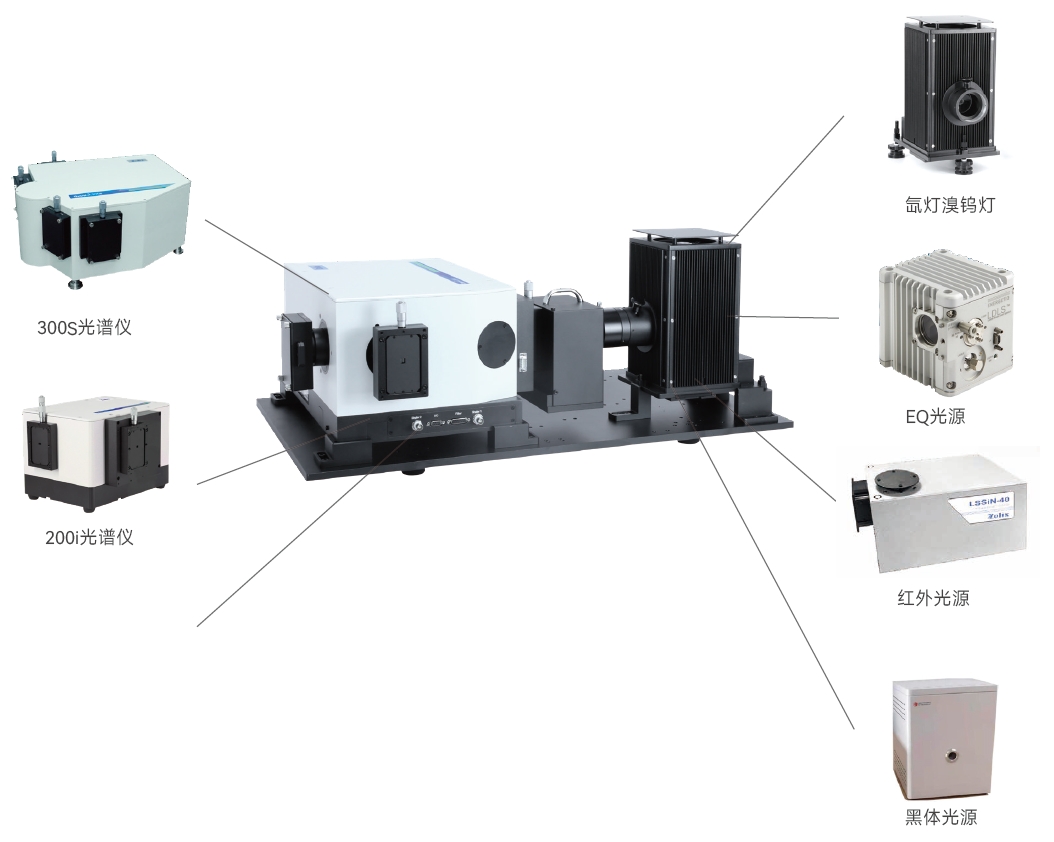

可調單色光源由復色光源與單色儀組合而成，如下圖所示，復色光源耦合進入單色儀，經過單色儀的分光而形成單色光。配合卓立漢光各種型號規格的配置，可以搭建各種類型的可調單色光源：光纖輸出模式，空間輸出模式，積分球輸出模式等。
TLS3S系列可調單色光源選型表選型表
|
型號
|
燈源
|
不穩
定性
|
光譜儀 焦距
|
單色儀光譜范圍
|
光柵
|
使用范圍
|
帶寬
|
波長準確 性
|
波長重復 性
|
|
TLS3S-X75A-G
|
75W
氙燈
|
1%
|
320mm
|
200-2000nm
|
光柵1
|
200-600nm
|
0.08-6.5nm
|
±0.2nm
|
0.025nm
|
|
光柵2
|
350-1000nm
|
0.16-14.5nm
|
±0.4nm
|
0.05nm
|
|
光柵3
|
800-2000nm
|
0.16-14.5nm
|
±0.4nm
|
0.05nm
|
|
TLS3S-X150A-G
|
150W
氙燈
|
1%
|
250-2000nm
|
光柵1
|
250-600nm
|
0.08-6.5nm
|
±0.2nm
|
0.025nm
|
|
光柵2
|
350-1000nm
|
0.16-14.5nm
|
±0.4nm
|
0.05nm
|
|
光柵3
|
800-2000nm
|
0.16-14.5nm
|
±0.4nm
|
0.05nm
|
|
TLS3S-
X150AU-G
|
150W
紫外氙燈
|
1%
|
200-2000nm
|
光柵1
|
200-600nm
|
0.08-6.5nm
|
±0.2nm
|
0.025nm
|
|
光柵2
|
350-1000nm
|
0.16-14.5nm
|
±0.4nm
|
0.05nm
|
|
光柵3
|
800-2000nm
|
0.16-14.5nm
|
±0.4nm
|
0.05nm
|
|
TLS3S-X300P-G
|
300W
氙燈
|
——
|
300-2000nm
|
光柵1
|
300-600nm
|
0.08-6.5nm
|
±0.2nm
|
0.025nm
|
|
光柵2
|
350-1000nm
|
0.16-14.5nm
|
±0.4nm
|
0.05nm
|
|
光柵3
|
800-2000nm
|
0.16-14.5nm
|
±0.4nm
|
0.05nm
|
|
TLS3S-
X300PU-G
|
300W
紫外氙燈
|
——
|
200-2000nm
|
光柵1
|
200-600nm
|
0.08-6.5nm
|
±0.2nm
|
0.025nm
|
|
光柵2
|
350-1000nm
|
0.16-14.5nm
|
±0.4nm
|
0.05nm
|
|
光柵3
|
800-2000nm
|
0.16-14.5nm
|
±0.4nm
|
0.05nm
|
|
TLS3S-X450A-G
|
450W
氙燈
|
1%
|
250-2000nm
|
光柵1
|
250-600nm
|
0.08-6.5nm
|
±0.2nm
|
0.025nm
|
|
光柵2
|
350-1000nm
|
0.16-14.5nm
|
±0.4nm
|
0.05nm
|
|
光柵3
|
800-2000nm
|
0.16-14.5nm
|
±0.4nm
|
0.05nm
|
|
TLS3S-LDLS-G
|
LDLS 光源
|
1%
|
200-2000nm
|
光柵1
|
200-600nm
|
0.08-6.5nm
|
±0.2nm
|
0.025nm
|
|
光柵2
|
350-1000nm
|
0.16-14.5nm
|
±0.4nm
|
0.05nm
|
|
光柵3
|
800-2000nm
|
0.16-14.5nm
|
±0.4nm
|
0.05nm
|
|
TLS3S-EQ77-G
|
EQ77 光源
|
1%
|
200-2000nm
|
光柵1
|
200-600nm
|
0.08-6.5nm
|
±0.2nm
|
0.025nm
|
|
光柵2
|
350-1000nm
|
0.16-14.5nm
|
±0.4nm
|
0.05nm
|
|
光柵3
|
800-2000nm
|
0.16-14.5nm
|
±0.4nm
|
0.05nm
|
|
TLS3S-T150A-G
|
150W
溴鎢燈
|
1%
|
400-2400nm
|
光柵1
|
400-1000nm
|
0.08-6.5nm
|
±0.2nm
|
0.025nm
|
|
光柵2
|
400-1000nm
|
0.16-14.5nm
|
±0.4nm
|
0.05nm
|
|
光柵3
|
800-2400nm
|
0.16-14.5nm
|
±0.4nm
|
0.05nm
|
|
TLS3S-T250A-G
|
250W
溴鎢燈
|
1%
|
350-2400nm
|
光柵1
|
350-1000nm
|
0.08-6.5nm
|
±0.2nm
|
0.025nm
|
|
光柵2
|
350-1000nm
|
0.16-14.5nm
|
±0.4nm
|
0.05nm
|
|
光柵3
|
800-2400nm
|
0.16-14.5nm
|
±0.4nm
|
0.05nm
|
|
TLS3S-SiN40-G
|
40W
紅外光源
|
1%
|
1.1-12μm
|
光柵1
|
1.1-4μm
|
2.4-60nm
|
——
|
——
|
|
光柵2
|
2.5-8μm
|
2.4-60nm
|
——
|
——
|
|
光柵3
|
6-12μm
|
2.8-120nm
|
——
|
——
|
|
TLS3S-DB-G
|
黑體光源
|
1%
|
1.5-12μm
|
光柵1
|
1.5-4μm
|
2.4-60nm
|
——
|
——
|
|
光柵2
|
2.5-8μm
|
2.4-60nm
|
——
|
——
|
|
光柵3
|
6-12μm
|
2.8-120nm
|
——
|
——
|
|
型號
|
燈源
|
不穩定性
|
光譜儀焦距
|
單色光光譜范圍
|
光柵
|
使用范圍
|
帶寬
|
波長準確性
|
波長重復性
|
|
TLS2-X75A-G
|
75W
氙燈
|
1%
|
200mm
|
200-1000nm
|
光柵1
|
200-600nm
|
0.15-10nm
|
±0.2nm
|
0.1nm
|
|
光柵2
|
350-1000nm
|
0.3-23nm
|
±0.4nm
|
0.2nm
|
|
TLS2-X150A-G
|
150W
氙燈
|
1%
|
250-1000nm
|
光柵1
|
250-600nm
|
0.15-10nm
|
±0.2nm
|
0.1nm
|
|
光柵2
|
350-1000nm
|
0.3-23nm
|
±0.4nm
|
0.2nm
|
|
TLS2-X150AU-G
|
150W
紫外氙燈
|
1%
|
200-1000nm
|
光柵1
|
200-600nm
|
0.15-10nm
|
±0.2nm
|
0.1nm
|
|
光柵2
|
350-1000nm
|
0.3-23nm
|
±0.4nm
|
0.2nm
|
|
TLS2-X300P-G
|
300W
氙燈
|
——
|
300-1000nm
|
光柵1
|
300-600nm
|
0.15-10nm
|
±0.2nm
|
0.1nm
|
|
光柵2
|
350-1000nm
|
0.3-23nm
|
±0.4nm
|
0.2nm
|
|
TLS2-X300PU-G
|
300W
紫外氙燈
|
——
|
200-1000nm
|
光柵1
|
200-600nm
|
0.15-10nm
|
±0.2nm
|
0.1nm
|
|
光柵2
|
350-1000nm
|
0.3-23nm
|
±0.4nm
|
0.2nm
|
|
TLS2-X450A-G
|
450W
氙燈
|
——
|
250-1000nm
|
光柵1
|
250-600nm
|
0.15-10nm
|
±0.2nm
|
0.1nm
|
|
光柵2
|
350-1000nm
|
0.3-23nm
|
±0.4nm
|
0.2nm
|
|
TLS2-EQ77-G
|
EQ77 光源
|
1%
|
200-1000nm
|
光柵1
|
200-600nm
|
0.15-10nm
|
±0.2nm
|
0.1nm
|
|
光柵2
|
350-1000nm
|
0.3-23nm
|
±0.4nm
|
0.2nm
|
|
TLS2-LDLS-G
|
EQ99
光源
|
1%
|
200-1000nm
|
光柵1
|
200-600nm
|
0.15-10nm
|
±0.2nm
|
0.1nm
|
|
光柵2
|
350-1000nm
|
0.3-23nm
|
±0.4nm
|
0.2nm
|
|
TLS2-T150A-G
|
150W
溴鎢燈
|
1%
|
400-2400nm
|
光柵1
|
400-1000nm
|
0.15-10nm
|
±0.2nm
|
0.1nm
|
|
光柵2
|
800-2400nm
|
0.3-23nm
|
±0.4nm
|
0.2nm
|
|
TLS2-T250A-G
|
250W
溴鎢燈
|
1%
|
350-2400nm
|
光柵1
|
350-1000nm
|
0.15-10nm
|
±0.2nm
|
0.1nm
|
|
光柵2
|
800-2400nm
|
0.3-23nm
|
±0.4nm
|
0.2nm
|
|
TLS2-SiN40-G
|
40W
紅外光源
|
1%
|
1.1-8μm
|
光柵1
|
1.1-4μm
|
3.7-100nm
|
——
|
——
|
|
光柵2
|
2.5-8μm
|
3.7-100nm
|
——
|
——
|
注1：分辨率和帶寬，是指435.8nm波長下的參數，不同波長下會有所差異；
注2：光譜范圍基于燈泡種類有所不同，請參考同類光源光譜輻射曲線；
注3：帶寬為手動調整方式；
注4：以上型號配置了默認光柵，如果需要配置其它規格光柵，請下后綴（-N），如TLS3-X150A-N，另外選配光柵規格型號。
可調單色光源附件
TLS 系列可調單色光源可以搭配配置各種光源附件，根據不同應用需求，將可調單色光源輸出按照各種形式進行轉換，可以進行光纖輸出、積分球輸出，空間光輸出等。

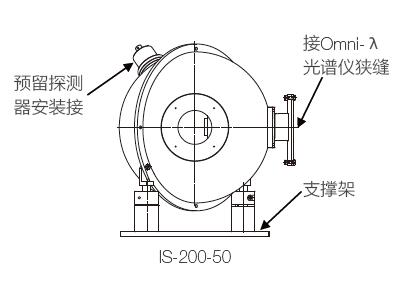

均勻光附件-積分球
提供各種規格的積分球，具有高反射率、高均勻性特點，可以滿足不同的應用需求。注，積分球輸出光均勻性，是在TLS3-X150A 可調單色光源下， 波長555nm 條件下測試。以下型號為常規積分球，鍍金積分球?yàn)樵黾雍缶Y（-IR）型號。
|
型號
|
積分球內徑
（mm）
|
出光孔徑A
（mm）
|
安裝孔位M
（mm）
|
光路中心高
（mm）
|
均勻度
|
|
IS-050-14T
|
50
|
14
|
25
|
——
|
>98%
|
|
IS-100-25
|
100
|
25
|
50
|
145-200
|
>98%
|
|
IS-150-38
|
150
|
38
|
65
|
155-200
|
>98%
|
|
IS-200-50
|
200
|
50
|
80
|
159-210
|
>98%
|

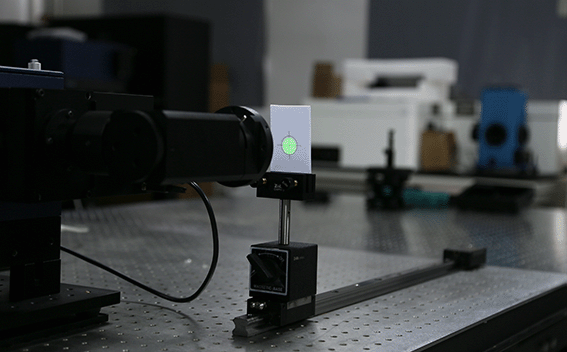

通過采用離軸拋物鏡，可以輸出高準直度的準直光。
備注：建議與光譜儀的圓孔狹縫配合使用
光纖附件
BFC系列光纖適配器
BFC 系列光纖連接器主要在將FLG 系列光纖束與卓立漢光的“譜王”、“影像譜王”系列光譜儀等產品連接時使用，盡可能充分考慮到耦合效率和使用的方便性， 有多款可供選擇，同時我們也可以根據客戶的特別需求進行定制。
BFC-447 譜儀-光纖連接器
適用于接口為Ø10mm圓柱孔型、Ø13mm圓柱孔型、SMA905 接口型的光纖或光纖束，可對光纖或光纖束進行平面XY 的二維調整，并可調整光纖至光譜儀狹縫的距離
|
鏡片材料
|
紫外熔融石英
|
|
光纖接口
|
SMA905
|
|
鏡片口徑
|
5mm
|
光纖匯聚組件：FLG-SMA905-F35
|
鏡片材料
|
紫外熔融石英
|
|
光纖接口
|
SMA905
|
|
焦點光斑尺寸
|
小于1mm@1mm
芯徑石英光纖 |
光纖束
|
型號
|
使用波長范圍
|
纖絲直徑(μm)
|
纖絲根數
|
材料
|
NA
|
發散全角
|
A端
|
B端
|
|
FLG-401-x
|
200-1100
|
200
|
19
|
進口石英
|
0.22
|
25°
|
Ø13mm圓柱
|
SMA905
|
|
FLG-402-x
|
400-2400
|
200
|
19
|
進口石英
|
0.22
|
25°
|
Ø13mm圓柱
|
SMA905
|
光纖束光纖外形圖如下：
典型可調單色光源輸出模式：
TLS2-X150A-040（TLS2-X150A配置200內徑積分球輸出）
TLS3-X150A-140（TLS3-X150A配置200積分球和準直光輸出）
『注：可調單色光源外形尺寸圖詳見資料下載』
