近年來，鈣鈦礦型閃爍體及鈣鈦礦型X 射線直接探測器被廣泛研究及報道。在發光閃爍體層面，鈣鈦礦納米晶閃爍體通過溶液即可制得，成本極低，且具備全色彩可調諧輻射發光的特點。在直接探測層面，鉛鹵鈣鈦礦材料因其具備較大的原子序數、高吸收系數等優點，在X 射線直接探測領域同樣表現出非常優異的性能。
卓立漢光能夠提供基于X 射線的穩態發光光譜，熒光壽命，瞬態光譜以及X 射線探測成像的相關測量方案。能夠提供全套涵蓋X 射線激發源、光譜儀、穩態及瞬態數據處理、成像測量（CMOS 成像，單像素成像，TFT 面陣成像）、輻射劑量表、輻射安全防護等，輻射防護防護滿足國標《低能射線裝置放射防護標準》（GBZ115-2023）。
如下陳述我們幾種測量方案及相關配置明細
( 一) 穩態光譜及熒光壽命采集
• 基于皮秒X 射線和TCSPC 測量原理的方法
• 納秒脈沖X 射線
• 穩態和壽命測量數據
( 二)X 射線探測成像
• X 射線探測成像光路圖
• X 射線探測成像及脈沖X 射線實現光電流衰減測量
• TFT 集成的面陣X 射線成像
• 成像測量結果
( 三) 技術參數
穩態光譜及熒光壽命采集
基于皮秒X 射線和TCSPC 測量原理的方法
包含：皮秒脈沖激光器、光激發X 射線管、TCSPC 或條紋相機。
由皮秒脈沖激光器激發“光激發X 射線管”發射出X-ray 作用于樣品上，樣品發射熒光，經光譜儀分光之后，由探測器探測光信號，數據采集器讀取數據。

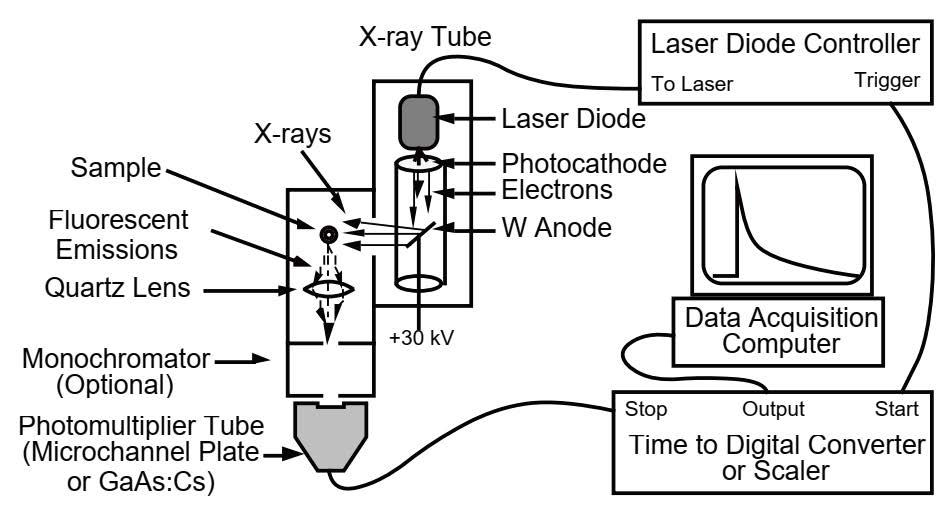

皮秒X 射線測量熒光壽命原理圖
納秒脈沖X 射線

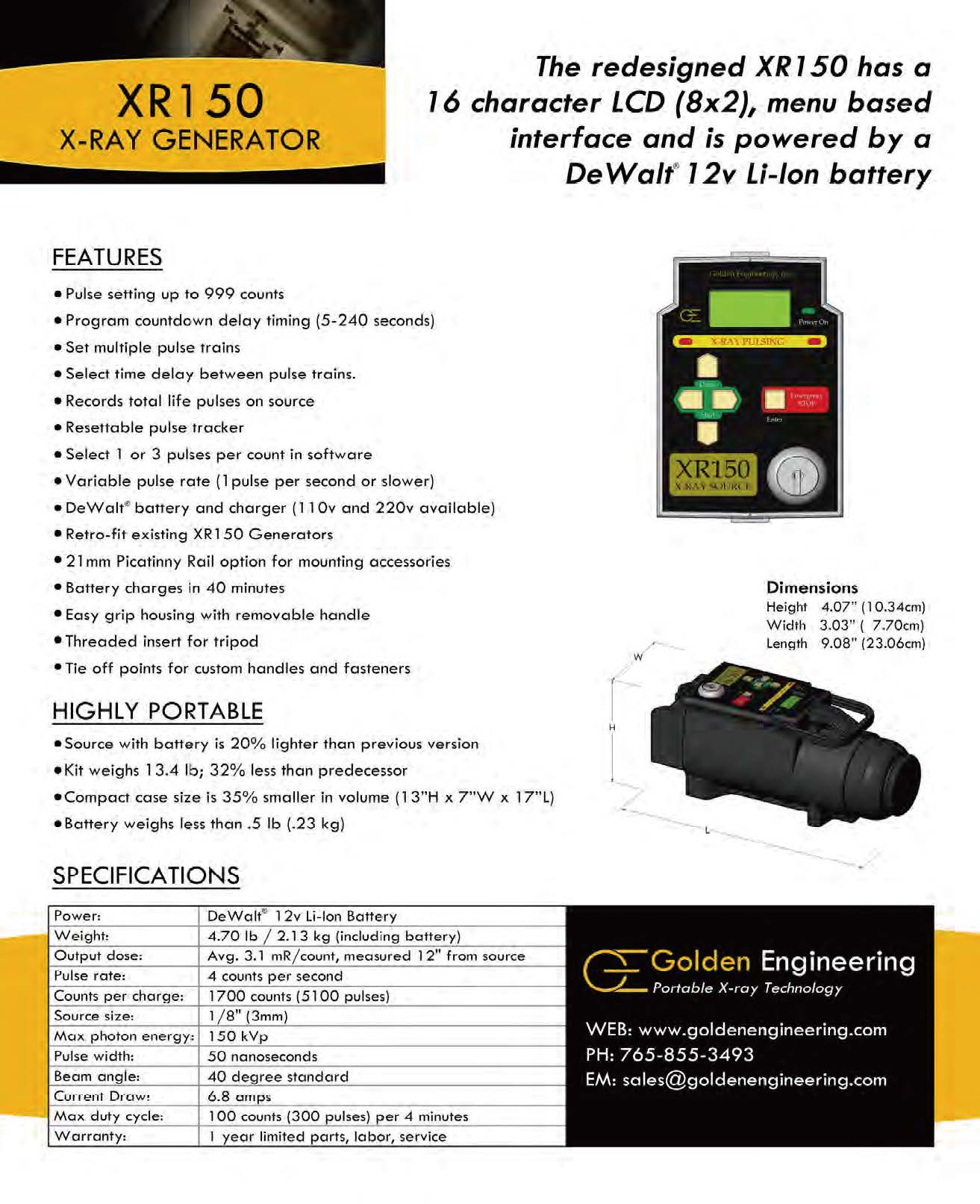

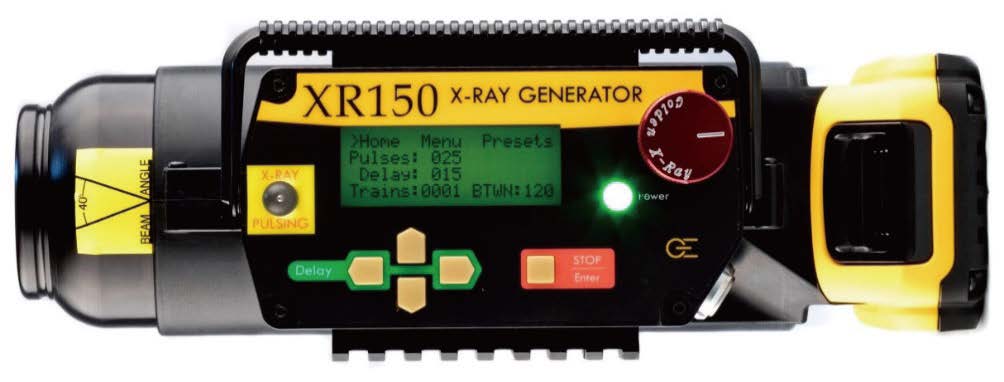

150KV 納秒脈沖X 射線

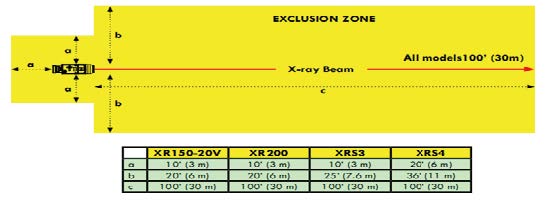

* 安全距離要求：a：3 米，b：6 米，c：30 米
穩態和壽命測量數據

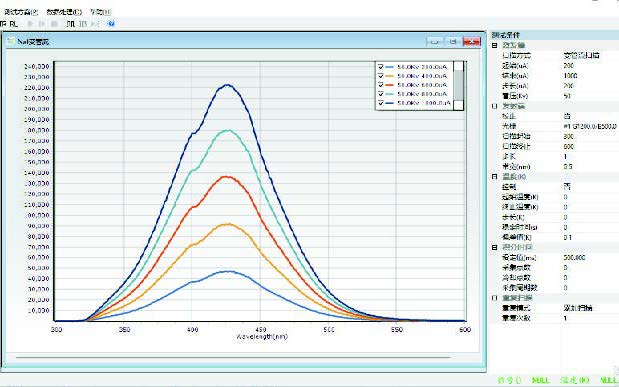

NaI 樣品在管電壓50KeV，不同管電流激發下的輻射發光光譜

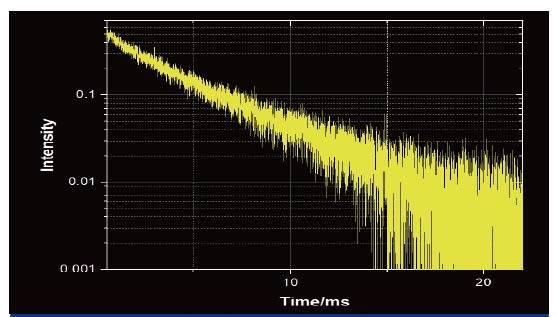

納秒X 射線激發的熒光衰減曲線
X 射線探測成像

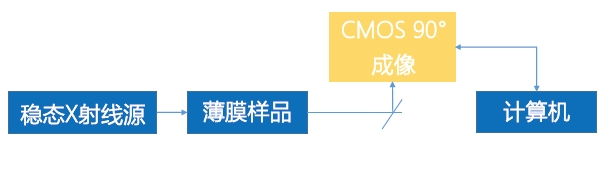

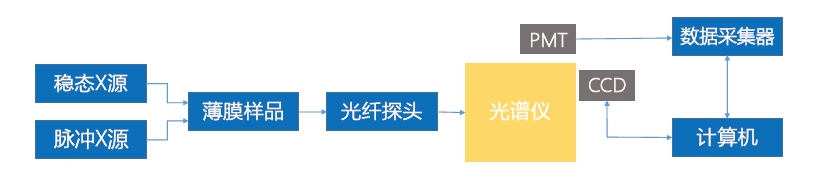

X 射線探測成像光路圖

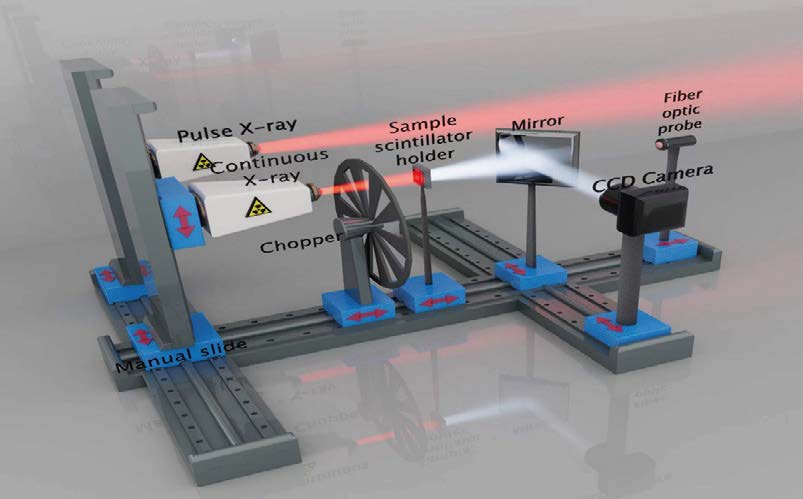

X 射線探測成像及脈沖X 射線實現光電流衰減測量
TFT 集成的面陣X 射線成像

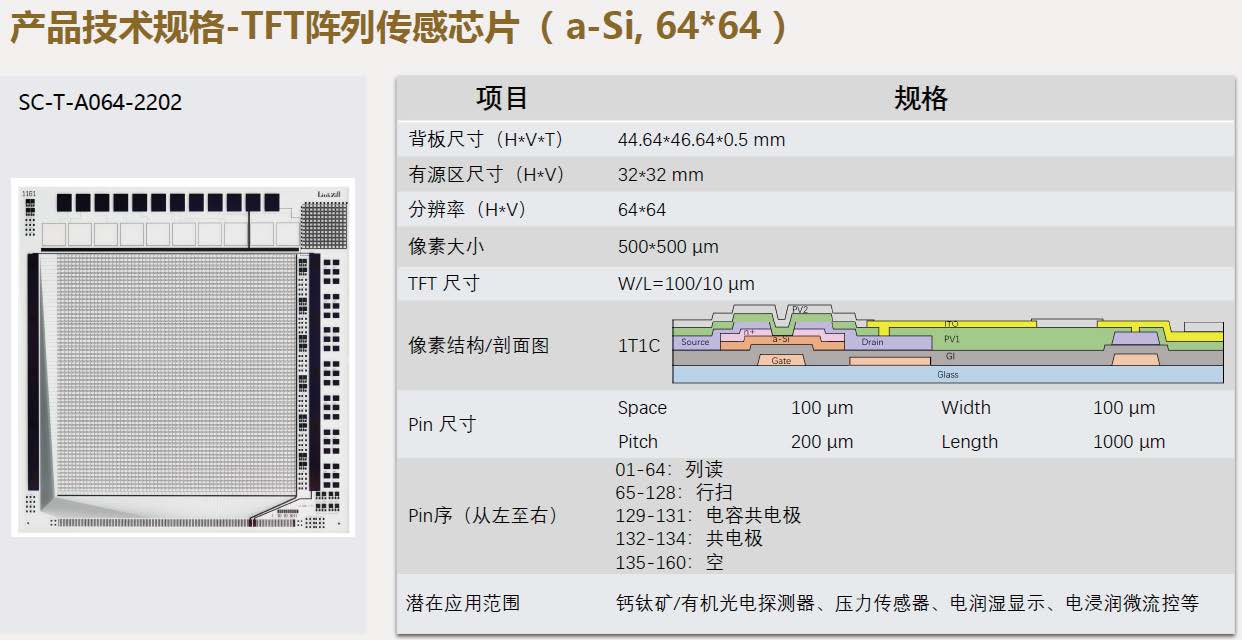

TFT 傳感芯片規格

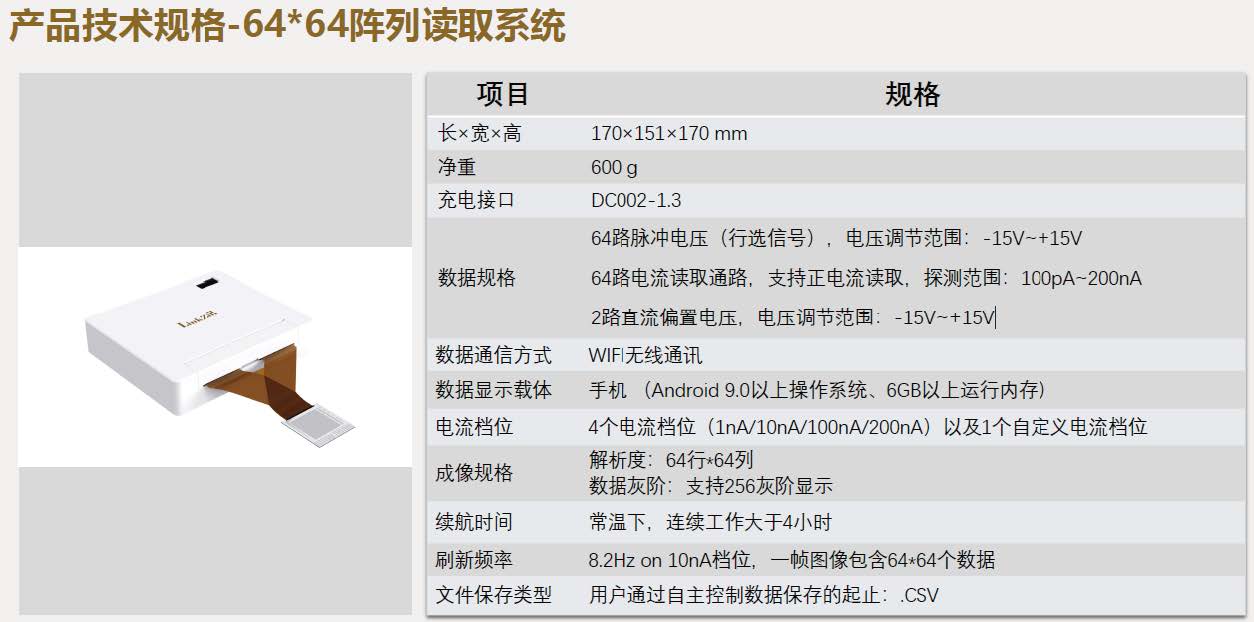

TFT 讀取系統規格
成像測量結果

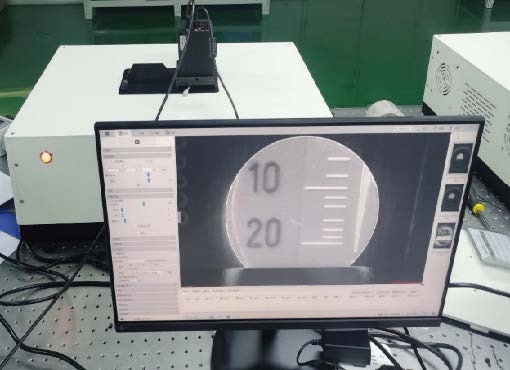

CMOS 成像實物圖

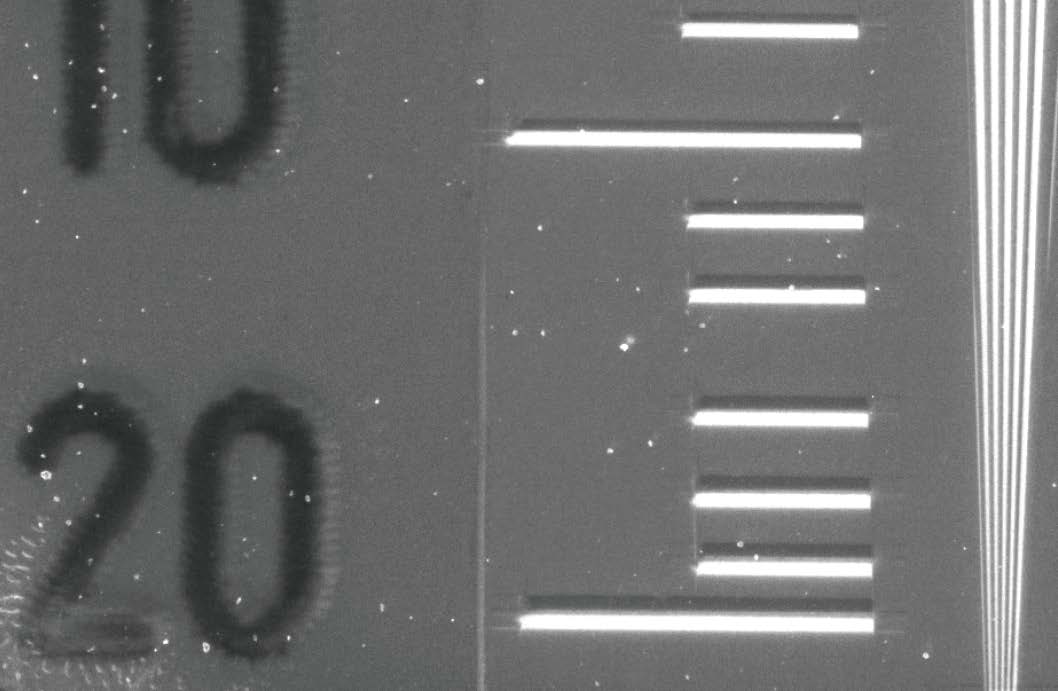

分辨率指標：TYP39 分辨率卡的X 射線圖像。測試1mm 厚的YAG(Ce) 時，分辨率可以優于20lp/mm
手機充電頭成像測試
密碼狗成像測試
技術參數
|
穩態X 射線激發發光測量
|
光源
|
能量：4-50KV，功率：0-50W 連續可調，靶材：鎢靶，鈹窗厚度 200μm
樣品位置輻射劑量：0-25Sv/h
|
|
光路
|
透射和反射雙光路，可切換
|
|
光譜范圍
|
200-900nm（可擴展近紅外）
|
|
監視器
|
內置監視器方便觀察樣品發光，可拍照
|
|
快門
|
可控屏蔽快門，輻射光源最大功率下，關閉快門，樣品位置輻射劑量小于10uSv/h
|
|
輻射防護
|
滿足國標《X 射線衍射儀和熒光分析儀衛視防護標準》（GBZ115-2023）
|
|
樣品支架
|
配備粉末、液體、薄膜樣品架
|
|
成像測量模塊
|
成像面積：直徑20mm（可定制更大面積：120mm×80mm）
成像耦合光路附件，樣品測試夾具
相機參數：顏色：黑白，分辨率：20MP, 5472 (H) x 3648 (V)，
像元尺寸：2.4μm×2.4μm，量子效率：84%@495nm，暗電流：0.001e-/pixel/s，
制冷溫度：-15℃，成像分辨率：優于20lp/mm
|
|
瞬態X 射線激發發光測量
|
光源
|
皮秒脈沖X 射線源
|
納秒脈沖X 射線源*
|
|
405nm ps 激光二極管：波長：100Hz-100MHz 可調，
峰值功率：400mW@ 典型值，脈沖寬度：<100ps
光激發X 射線光管：輻射靈敏度：QE10%（@400nm），靶材：鎢，
操作電壓：40KV，操作電流：10μA@ 平均值，50μA@ 最大值
|
電壓：150KV
脈沖寬度：50ns
重復頻率：10Hz
|
|
數據采集器
|
TCSPC 計數器
|
條紋相機（同時獲得光譜和壽命）
|
示波器
|
|
|
瞬時飽和計數率：100Mcps
時間分辨率：16/32/64/128/
256/512/1024/…/33554432
通道數：65535
死時間：＜ 10ns
支持穩態光譜采集
數據接口：USB3.0
最大量程：1.08μs @16ps，
67.1μs@1024ps，
|
光譜測量范圍：200-900nm
時間分辨率：<=5ps,
( 最小檔位時間范圍+ 光譜儀光路系統)
探測器：同步掃描型通用條紋相機ST10
測量時間窗口范圍：500ps-100us
( 十檔可選)
工作模式：靜態模式，高頻同步模式以及
低頻觸發模式；
系統光譜分辨率：<0.2nm@1200g/mm
單次成譜范圍：>=100nm@150g/mm
靜態（穩態）光譜采集，
|
模擬帶寬：500 MHz
通道數：4+ EXT
實時采樣率：5GSa/s( 交織模式），
2.5GSa/s( 非交織模式)
存儲深度：250Mpts/ch( 交織模式)，
|
|
壽命尺度
|
500ps-10μs
|
100ps-100μs
|
100ns-50ms
|
|
X 射線探測成像
|
方式
|
CMOS 成像
|
單像素探測器
|
TFT 集成的面陣探測器
|
|
配置
|
成像耦合光路附件，樣品測試夾具
相機參數：
顏色：黑白
分辨率：20MP, 5472 (H) x 3648 (V)
像元尺寸：2.4μm×2.4μm
量子效率：84%@495nm
暗電流：0.001e-/pixel/s
制冷溫度：-15℃
|
XY 二維電動位移臺：
XY5050：
行程：X 軸50mm，Y 軸50mm，重復定
位精度1.5μm，水平負載4Kg；
XY120120：
行程：X 軸120mm，Y 軸120mm，重復
定位精度3μm，水平負載20Kg
|
TFT 陣列傳感芯片
（可提供直接型和間接型芯片）：
背板尺寸（H×V×T）：
44.64×46.64×0.5 mm，
有源區尺寸（H×V）：32×32mm，
分辨率（H×V）：64×64，
像素大?。?00×500μm
TFT 讀出系統：
成像規格：
解析度：64 行×64 列，
數據灰階：支持256 灰階顯示，
數據通信方式：WIFI 無線通訊，
數據顯示載體：手機/ 平板（Android 9.0
以上操作系統、6GB 以上運行內存）
|
|
輻射劑量
|
測定輻射計量表
|
探測器：塑料閃爍體, Ø30x15 mm
連續長期輻射：50 nSv/h ... 10 Sv/h
連續短期輻射：5 μSv/h ... 10 Sv/h
環境劑量當量測量范圍：10 nSv ... 10 Sv
連續的短時輻射響應時間：0.03 s
相對固有誤差：連續和短期輻射：±15% 最大
137 Cs 靈敏度：70 cps/(μSv·h-1 )
劑量率變化0.1 to 1 μSv/h 的反應時間 ( 精度誤差 ≤ ±10%) < 2 s
全
|
光產額測量方案
閃爍晶體的光產額（也稱為光輸出或光子產額）是指晶體在受到電離輻射（如γ 射線、X 射線或粒子）激發后，發射光子（通常是可見光）的數量。光產額通常以每單位能量沉積產生的光子數來表示，單位可以是光子/MeV。
光產額是衡量閃爍晶體性能的重要參數之一，它是衡量閃爍體材料性能的重要指標之一，也直接關系到該材料在實際應用中的靈敏度和效率。常見的閃爍晶體包括碘化鈉（NaI），碘化銫（CsI），和氧化鑭摻鈰（LaBr3）等。不同的晶體材料會有不同的光產額，這取決于其發光機制、能帶結構、以及材料的純度和缺陷等因素。研究閃爍體材料的光產額對于提高其性能、拓展其應用具有重要的意義。
一些常見閃爍晶體的光產額值如下：
碘化鈉（NaI(Tl)）：約38,000 photons/MeV
氯化銫（CsI(Tl)）：約54,000 photons/MeV
氧化鈰摻雜的氧化鑭（LaBr3）：約63,000 photons/MeV
釔鋁石榴石摻雜鈰離子（YAG:Ce）：約14,000 photons/MeV
光產額越高，意味著該晶體能夠在相同的能量沉積條件下產生更多的光子，從而在探測器中生成更強的信號，通常也會導致更好的能量分辨率。
卓立漢光提供一整套包含同位素源、屏蔽鉛箱（被測器件及光路）、光電倍增管、高壓電源、閃爍體前置放大器、譜放大器、多道分析儀及測試軟件，實現閃爍體的光產額測量。
|
同位素源
|
Na-22（或 Cs-137 可選），屏蔽鉛箱（被測器件及光路），充分保證測試人員安全
|
|
|
光譜范圍：160-650nm，有效面積：46mm 直徑，上升時間：≤ 0.8ns
|
|
|
|
|
|
上升時間＜ 60ns
積分非線性≤ ±0.02%
計數率：250 mV 參考脈沖的增益偏移 <0.25%，同時應用 65,000/ 秒的 200 mV 隨機脈沖的額外計 數速率，
前置放大器下降時間：信號源阻抗為 1 MΩ，則下降時間常數為 50 μs
|
|
|
高性能能譜，適合所有類型的輻射探測器（Ge、Si、閃爍體等） 積分非線性（單極輸出）: 從 0 到 +10V<0.025%
噪聲：增益 >100 時，等效輸入噪聲 <5.0uV rms；手動模式下，增益＞ 1000 時，等效輸入噪聲
<4.5uV rms；或者自動模式下，增益 >100 時，等效輸入噪聲 <6.0uV rms
溫度系數（0 到 50° C）單極輸出：增益為 <+0.005%/'C，雙極輸出：增益為 <+0.07%/'C，直流電 平為 <+30μV/° C
誤差：雙極零交叉誤差在 50:1 動態范圍內 <±3 ns
增益范圍：2.5-1500 連接可調，增益是 COARSE（粗調）和 FINE GAIN（微調增益）的乘積。
單極脈沖形狀：可用開關為 UNIPOLAR（單極）輸出端選擇近似三角形脈沖形狀或近似高斯脈沖形狀。
配置專用 3kv 高壓電源
|
|
|
ADC: 包括滑動標度線性化和小于 2us 的死區時間，包括存儲器傳輸 積分非線性 : 在動態范圍的前 99% 范圍內≤士 0.025%。 差分非線性 : 在動態范圍的前 99% 范圍內小于士 1%。 增益不穩定性 :< 士 50 ppm/° C
死區時間校正 : 根據 Gedcke-Hale 方法進行的延長的實時校正。 USB 接口 :USB 2.0 到 PC 的數據傳輸速度最高可達 480Mbps
|
|
|
|
|
|
尺寸：1500*1200*800mm
臺面 430 材質，厚度 200mm，帶腳輪。固有頻率：7-18Hz，整體焊接式支架
|
