TLS-F1
用于封閉GLORIA 光源與Omni-λ 光譜儀之間的光路。
適合于光源已安裝150mm 焦距透鏡的光源輸出，兼容光譜儀安裝或無安裝SD 濾光片輪。
|
型號 |
光源適配口徑 （mm） |
有效通光孔徑 （mm） |
外徑 （mm） |
可擴展范圍 （mm） |
|
TLS-F1 |
59 |
46 |
70 |
90~145 |
TLS-F2
|
型號 |
光源適配口徑 （mm） |
有效通光孔徑 （mm） |
外徑 （mm） |
可擴展范圍 （mm） |
|
TLS-F2 |
59 |
46 |
-- |
130~160 |
用于封閉GLORIA 光源與Omni-λ 光譜儀之間的光路。
適合于光源已安裝150mm 焦距透鏡的光源輸出。同時預留了SR540 斬波器的安裝位置。
TLS-F3
|
型號 |
光源適配口徑 |
有效通光孔徑 |
外徑 |
可擴展范圍 |
|
TLS-F3 |
59 |
46 |
-- |
115~120 |
用于封閉GLORIA 光源與Omni-λ 光譜儀之間的光路。
適合于光譜儀安裝SD 濾光片輪，光源已安裝150mm 焦距透鏡的光源輸出。同時預留了SR540 斬波器的安裝位置。
TLS-F5
|
型號 |
光源適配口徑 |
有效通光孔徑 |
外徑 |
可擴展范圍 |
|
TLS-F5 |
59 |
46 |
-- |
160~175 |
|
型號 |
接口法蘭尺寸 |
有效通光口徑 |
適配濾光片尺寸 |
說明 |
|
|
口徑 |
最大厚度 |
||||
|
LFM1-50 |
59 |
46 |
—— |
—— |
開放式，最多可安裝3塊濾光片，需要額外配置LFM3-50.8 |
|
LFM2-50 |
59 |
46 |
φ50、φ50.8 50X50，50.8X50.8 |
10 |
密封式，只能安裝1塊濾光片 |
|
LFM3-50.8 |
—— |
46 |
用于LFM1-50中安裝濾光片 |
||
|
型號 |
光源適配口徑 |
光圈調節范圍 |
長度 |
模式 |
|
LMI50 |
59 |
2~50 |
32 |
手動 |
可以對光束進行 90 度轉折，適用波段為紫外到可見光波段。 如果需要單獨反射某個特定波段，可在接口上安裝相應濾光片。
|
型號 |
適配 口徑 |
有效 口徑 |
光譜 范圍 |
反射鏡尺寸 |
模式 |
|
|
直徑 |
厚度 |
|||||
|
LBT46 |
59 |
46 |
UV-Vis |
80 |
5 |
反射鏡可以更換 |

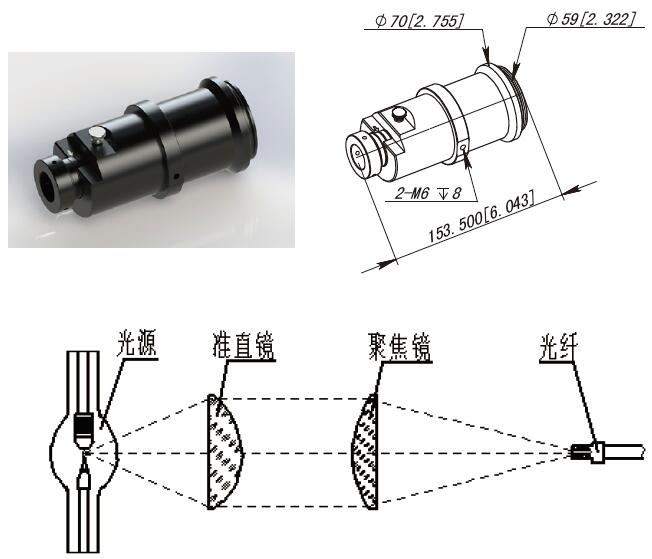

光纖與光源耦合
將光源輸出的平行光會聚耦合進光纖。
|
型號 |
光源適配口徑 （mm） |
準直鏡外徑尺寸 （mm） |
聚焦鏡 |
適用的光纖束 |
|

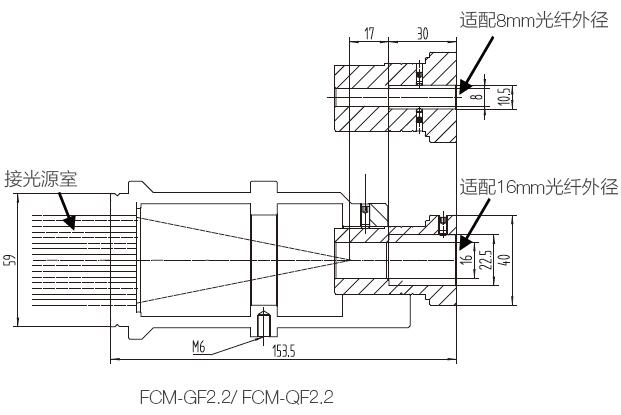

FCM-GF2.2 |
59 |
50.8 |
F/2.2 玻璃 |
玻璃光纖，8mm適配，16mm適配 |
|
FCM-QF2.2 |
59 |
50.8 |
F/2.2 石英 |
石英光纖，8mm適配，16mm適配 |
|

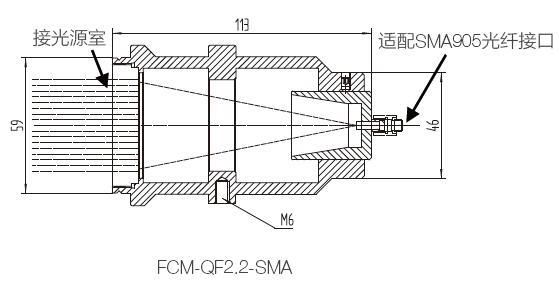

FCM-QF2.2- SMA |
59 |
50.8 |
F/2.2 石英 |
石英光纖， SMA905接口 |
