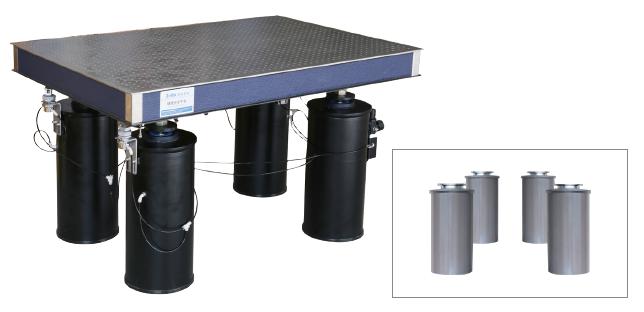

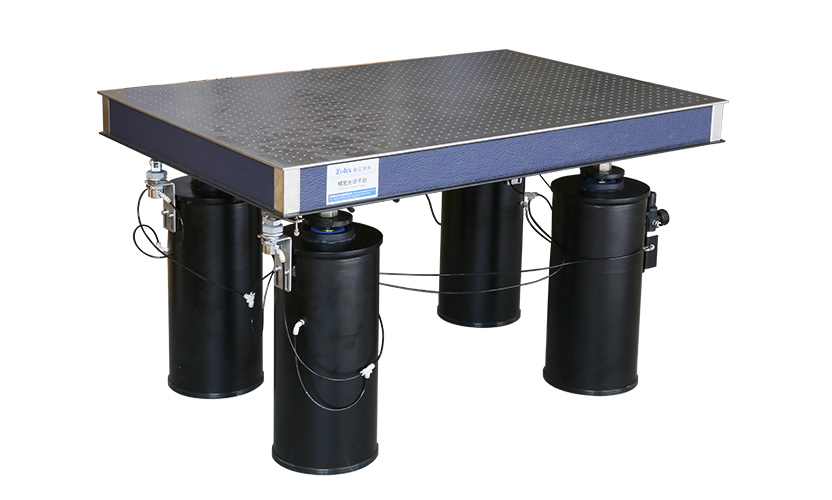

韓國DAEIL（大一）獨立型氣浮支架，隔振性能好，擺放位置靈活。適合大部分對隔振要求很高的光學實驗，或放置較重的設備。

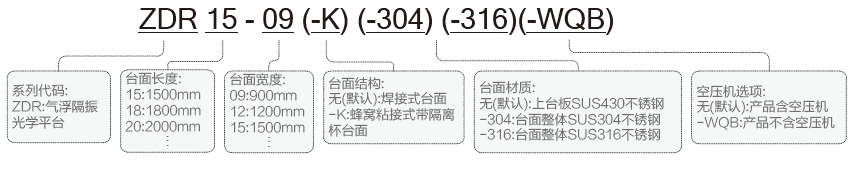

命名規則：
特點：
• 韓國DAEIL（大一）獨立型氣浮支架，隔振性能好，擺放位置靈活。
• 標準臺面上臺板材料為SUS430（1Cr17 ） 高導磁不 銹鋼，臺面也可選擇整體材料為SUS304弱磁不銹鋼面包板， 臺面也可選擇整體材料為SUS316極弱磁不銹鋼面包板。
• 表面經過亞光處理，可有效減少雜散光。
• 側面為藍色PU皮革，美觀、實用，四角用不銹鋼板包角。
• 自動充氣，自動平衡，響應時間短，平衡速度快。
• 隔振效果好、負載能力強的科研級氣浮隔振光學平臺。
ZDR系列獨立型氣浮隔振光學平臺應用領域：
• 對隔振要求很高的光學實驗，或放置較重設備，如干涉測量、超快光學、量子光學、精密光譜實驗、大裝置等。
技術指標：

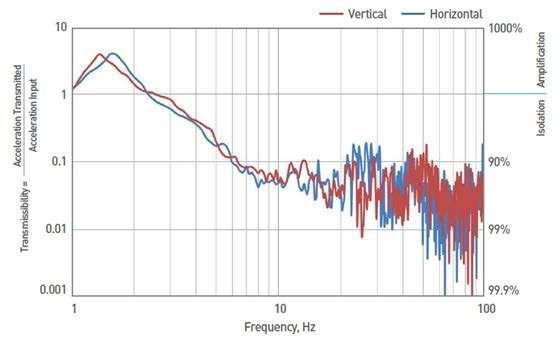

• 固有頻率：豎直方向＜ 1.2~3Hz ；水平方向＜ 1.2~3Hz
• 平面度：0.02~0.05mm/600mm×600mm
• 臺面：上臺板4~6mm厚不銹鋼
• 底板：下底板4~6mm厚，表面噴黑塑處理
• 臺面厚度：100/200/300mm，詳見選型表
• 臺面加支架總高度800mm，總高度可調范圍：-10~+15mm
• 孔距：25mm×25mm
• 最邊緣孔距邊：37.5mm
• 孔徑：M6
• 臺面重量：100mm厚臺面約：120Kg/m2
200mm厚臺面約：140Kg/m2
300mm厚臺面約：167Kg/m2

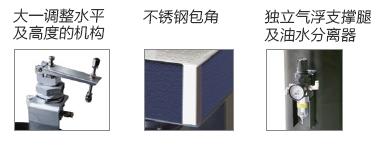

細節說明：
其它配件：
ZDR系列獨立型氣浮隔振光學平臺選型表：
|
產品型號
|
整體規格
|
臺面厚度
|
臺面自重（Kg）
|
支架負載能力（Kg）
|
備注
|
|
ZDR09-06（-K）
|
900×600×800
|
100
|
65
|
400
|
4支撐
|
|
ZDR10-08（-K）
|
1000×800×800
|
100
|
96
|
400
|
4支撐
|
|
ZDR12-06（-K）
|
1200×600×800
|
100
|
86
|
400
|
4支撐
|
|
ZDR12-08（-K）
|
1200×800×800
|
100
|
115
|
400
|
4支撐
|
|
ZDR12-09（-K）
|
1200×900×800
|
100
|
130
|
400
|
4支撐
|
|
ZDR12-10（-K）
|
1200×1000×800
|
100
|
144
|
400
|
4支撐
|
|
ZDR12-12（-K）
|
1200×1200×800
|
100
|
173
|
400
|
4支撐
|
|
ZDR15-09N（-K）
|
1500×900×800
|
100
|
189
|
900
|
4支撐
|
|
ZDR15-10N（-K）
|
1500×1000×800
|
100
|
210
|
900
|
4支撐
|
|
ZDR15-12N（-K）
|
1500×1200×800
|
100
|
252
|
900
|
4支撐
|
|
ZDR15-15N（-K）
|
1500×1500×800
|
100
|
315
|
900
|
4支撐
|
|
ZDR18-09（-K）
|
1800×900×800
|
200
|
227
|
900
|
4支撐
|
|
ZDR18-10（-K）
|
1800×1000×800
|
200
|
252
|
900
|
4支撐
|
|
ZDR18-12（-K）
|
1800×1200×800
|
200
|
302
|
900
|
4支撐
|
|
ZDR18-15（-K）
|
1800×1500×800
|
200
|
378
|
900
|
4支撐
|
|
ZDR20-10（-K）
|
2000×1000×800
|
200
|
280
|
900
|
4支撐
|
|
ZDR20-12（-K）
|
2000×1200×800
|
200
|
336
|
900
|
4支撐
|
|
ZDR20-15（-K）
|
2000×1500×800
|
200
|
420
|
900
|
4支撐
|
|
ZDR24-12（-K）
|
2400×1200×800
|
200
|
403
|
900
|
4支撐
|
|
ZDR24-15（-K）
|
2400×1500×800
|
200
|
504
|
900
|
4支撐
|
|
ZDR30-12（-K）
|
3000×1200×800
|
300
|
601
|
1600
|
4支撐
|
|
ZDR30-15（-K）
|
3000×1500×800
|
300
|
752
|
1600
|
4支撐
|
|
ZDR35-12
|
3500×1200×800
|
300
|
701
|
1600
|
4支撐
|
|
ZDR35-15
|
3500×1500×800
|
300
|
877
|
1600
|
4支撐
|
|
ZDR40-12
|
4000×1200×800
|
300
|
802
|
2400
|
6支撐
|
|
ZDR40-15
|
4000×1500×800
|
300
|
1002
|
2400
|
6支撐
|
|
ZDR45-12
|
4500×1200×800
|
300
|
902
|
2400
|
6支撐
|
|
ZDR45-15
|
4500×1500×800
|
300
|
1127
|
2400
|
6支撐
|
