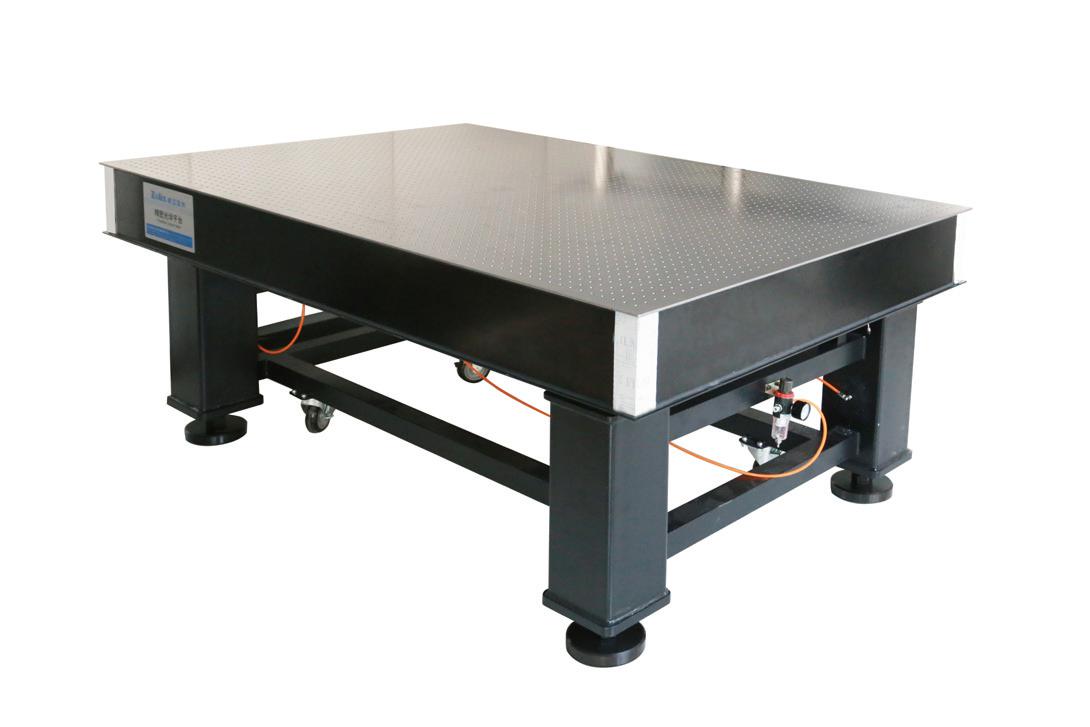

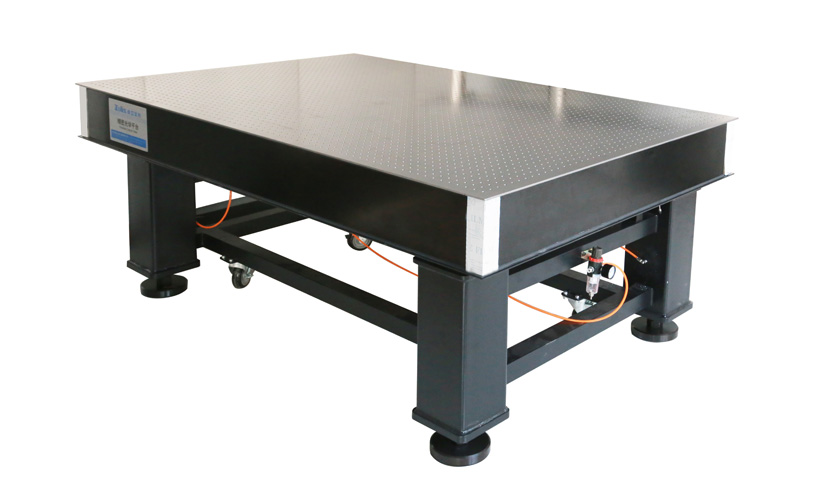

ZTP 系列從結構上分為臺面和氣浮支架兩部分，采用半膜片式空氣彈簧、整體焊接支架、標準型不銹鋼臺面，整體高度800mm。固有頻率通常小于1.5~3Hz，隔振效果好，是一款性價比非常高的科研級氣浮隔振光學平臺。
ZTP系列半膜片式氣浮隔振光學平臺命名規則：
特點：
• 半膜片式空氣彈簧，隔振性能好。
• 標準臺面上臺板材料為SUS430（1Cr17 ） 高導磁不 銹鋼，臺面也可選擇整體材料為SUS304弱磁不銹鋼面包板， 臺面也可選擇整體材料為SUS316極弱磁不銹鋼面包板。
• 表面經過亞光處理，可有效減少雜散光。
• 側面為黑色鋁塑板，美觀、實用，四角用不銹鋼板包角。
• 整體焊接支架，剛性高，穩定性好。
• 自動充氣，自動平衡，響應時間短，平衡速度快。
• 標配速度調控，系統更穩定。
• 隔振效果好、性價比非常高的科研級氣浮隔振光學平臺。
ZTP系列半膜片式氣浮隔振光學平臺應用領域：
• 對隔振要求較高的光學實驗，需要隔絕大部 分地面振動，如光通訊、高倍光學顯微鏡、 光學成像、精密光譜測量。
• 固有頻率：＜1.5~3Hz，同負載和實際使用情況相關
• 平面度：0.02~0.05mm/600mm×600mm
• 臺面：上臺板4~6mm厚不銹鋼
• 底板：下底板4~6mm厚，表面噴黑塑處理
• 臺面厚度：100/200/300mm，詳見選型表
• 臺面加支架總高度800mm，總高度可調范圍：-10~+15mm
• 孔距：25mm×25mm
• 最邊緣孔距邊：37.5mm
• 孔徑：M6
• 臺面重量：100mm厚臺面約：120Kg/m2
200mm厚臺面約：140Kg/m2
300mm厚臺面約：167Kg/m2
細節說明：

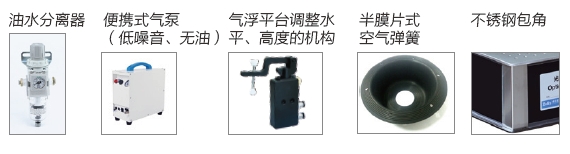

其他配件：

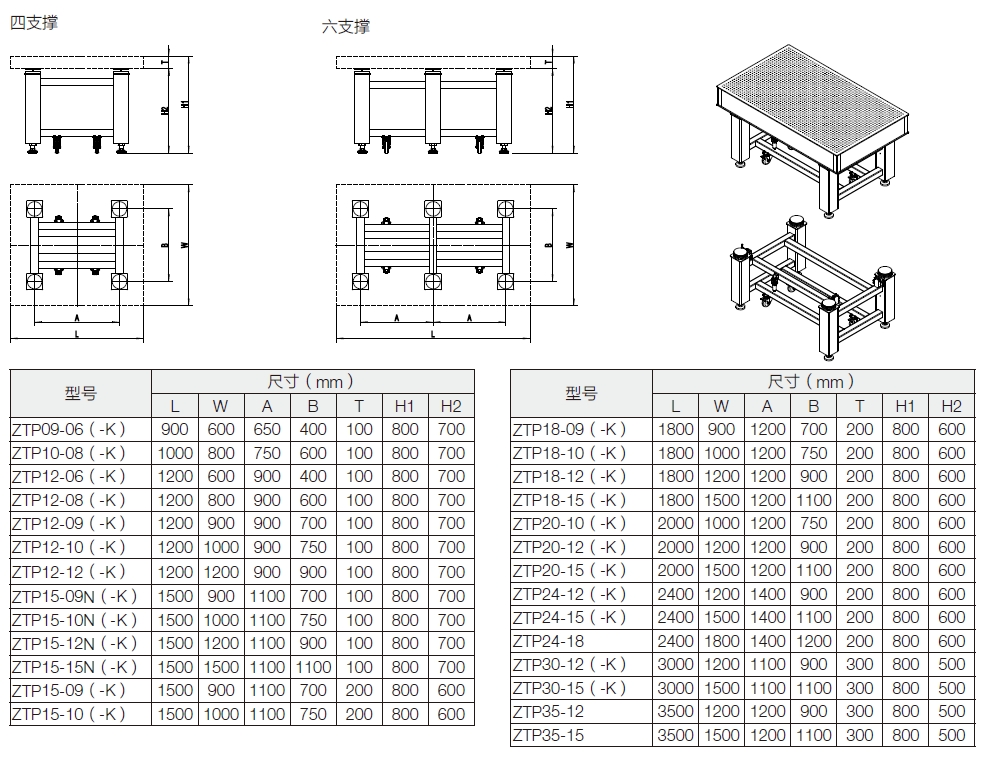

選型表：
|
產品型號
|
整體規格
|
臺面厚度
（mm）
|
臺面自重
（Kg）
|
支撐腿截面積
（mm）
|
支架負載能力（Kg）
|
備注
|
|
ZTP09-06（-K）
|
900×600×800
|
100
|
65
|
120×120
|
400
|
4支撐
|
|
ZTP10-08（-K）
|
1000×800×800
|
100
|
96
|
120×120
|
400
|
4支撐
|
|
ZTP12-06（-K）
|
1200×600×800
|
100
|
86
|
120×120
|
400
|
4支撐
|
|
ZTP12-08（-K）
|
1200×800×800
|
100
|
115
|
120×120
|
400
|
4支撐
|
|
ZTP12-09（-K）
|
1200×900×800
|
100
|
130
|
120×120
|
400
|
4支撐
|
|
ZTP12-10（-K）
|
1200×1000×800
|
100
|
144
|
120×120
|
400
|
4支撐
|
|
ZTP12-12（-K）
|
1200×1200×800
|
100
|
173
|
120×120
|
400
|
4支撐
|
|
ZTP15-09N（-K）
|
1500×900×800
|
100
|
149
|
160×160
|
600
|
4支撐
|
|
ZTP15-10N（-K）
|
1500×1000×800
|
100
|
165
|
160×160
|
600
|
4支撐
|
|
ZTP15-12N（-K）
|
1500×1200×800
|
100
|
198
|
160×160
|
600
|
4支撐
|
|
ZTP15-15N（-K）
|
1500×1500×800
|
100
|
270
|
160×160
|
600
|
4支撐
|
|
ZTP15-09（-K）
|
1500×900×800
|
200
|
189
|
160×160
|
600
|
4支撐
|
|
ZTP15-10（-K）
|
1500×1000×800
|
200
|
210
|
160×160
|
600
|
4支撐
|
|
ZTP18-09（-K）
|
1800×900×800
|
200
|
227
|
160×160
|
800
|
4支撐
|
|
ZTP18-10（-K）
|
1800×1000×800
|
200
|
252
|
160×160
|
800
|
4支撐
|
|
ZTP18-12（-K）
|
1800×1200×800
|
200
|
302
|
160×160
|
800
|
4支撐
|
|
ZTP18-15（-K）
|
1800×1500×800
|
200
|
378
|
160×160
|
800
|
4支撐
|
|
ZTP20-10（-K）
|
2000×1000×800
|
200
|
280
|
160×160
|
800
|
4支撐
|
|
ZTP20-12（-K）
|
2000×1200×800
|
200
|
336
|
160×160
|
800
|
4支撐
|
|
ZTP20-15（-K）
|
2000×1500×800
|
200
|
420
|
160×160
|
800
|
4支撐
|
|
ZTP24-12（-K）
|
2400×1200×800
|
200
|
403
|
160×160
|
800
|
4支撐
|
|
ZTP24-15（-K）
|
2400×1500×800
|
200
|
504
|
160×160
|
800
|
4支撐
|
|
ZTP24-18
|
2400×1800×800
|
200
|
605
|
160×160
|
800
|
4支撐
|
|
ZTP30-12（-K）
|
3000×1200×800
|
300
|
601
|
160×160
|
1200
|
6支撐
|
|
ZTP30-15（-K）
|
3000×1500×800
|
300
|
752
|
160×160
|
1200
|
6支撐
|
|
ZTP35-12
|
3500×1200×800
|
300
|
701
|
160×160
|
1200
|
6支撐
|
|
ZTP35-15
|
3500×1500×800
|
300
|
877
|
160×160
|
1200
|
6支撐
|
注：產品型號不帶（-K），表示無蜂窩粘接式帶隔離杯臺面可選。
