超快Z掃描的原理和應用
超快光譜Z掃描技術是一種結合超快激光脈沖和非線性光學效應的實驗方法，常用于表征材料的光學非線性特性及其動態過程。
下面小編采用2篇文獻來介紹Z掃描技術的具體原理和應用。
導語
在高速光通信時代，如何實現高效的光信號控制？中國科研團隊在《Optics Express》發表的研究給出了新答案——金三角納米棱柱結合Z掃描技術，在紅外波段展現出卓越的非線性光學特性，為下一代全光開關器件鋪平道路。
研究亮點
1. 等離子體共振“熱點”
金三角納米棱柱在1240 nm波長處產生強偶極等離子體共振，尖端電場增強超55倍，局部態密度（LDOS）提升千倍，為非線性效應提供“能量引擎”。
2. Z掃描技術大顯身手
通過Z掃描裝置精準測量非線性吸收系數（β）和折射率（n?），首次揭示該材料在1200-1300 nm波段滿足全光開關核心指標（W>1，T<1）。
3. 性能碾壓傳統材料
- 共振波長下三階非線性極化率（χ³）達1.25×10?¹¹ esu，比800 nm處高20倍，刷新紅外非線性材料性能紀錄。
Z掃描裝置：揭秘非線性光學的“顯微鏡”
工作原理
- 激光聚焦后，樣品沿光軸（Z方向）移動，通過開孔（測吸收）和閉孔（測折射）探測器記錄透射光強變化，直接提取β和n?（圖4a）。
- 實驗采用飛秒激光器（脈寬200 fs，重復頻率76 MHz），確保高時間分辨率，避免熱效應干擾。
技術優勢
- 單光束高效測量：可同步獲取非線性吸收與折射數據。
- 超靈敏探測：在0.43 GW/cm²低光強下，仍能精確捕捉微弱非線性響應，驗證材料低功耗潛力。
實驗結果：紅外光通信的“黃金波段”
關鍵數據
- 非線性折射率n?：在1240 nm處達1.87×10?? cm²/GW，波長依賴性顯著（圖4d）。
- 全光開關指標：1200-1300 nm范圍內，W值輕松突破1，T值穩定低于1（圖4e），完美適配1300 nm通信窗口。
為什么是金三角？

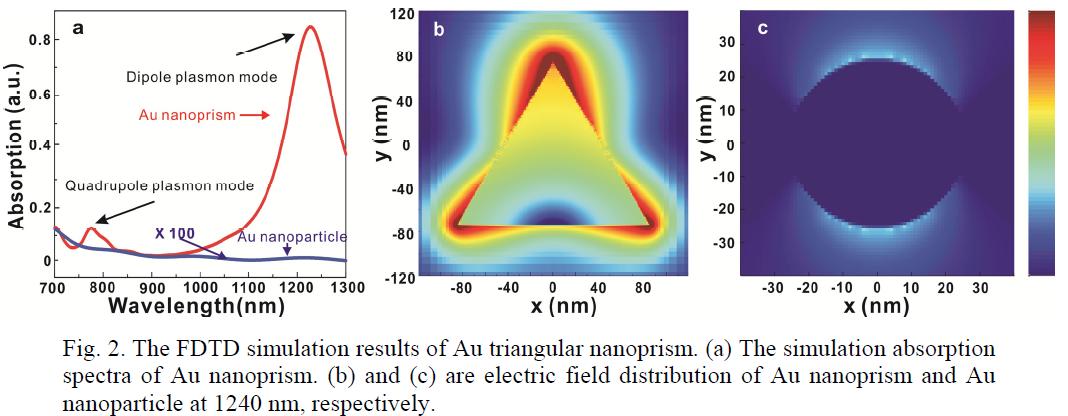

- 尖銳棱角結構極大增強局域電場，激發強等離子體共振，而傳統球形納米顆粒（圖2c）幾乎無此效應。
應用前景：從實驗室到產業
光學開關：低功耗、高速響應的全光開關器件，有望取代傳統電控元件，提升光通信網絡效率。
紅外光子芯片：與硅基波導集成，開發緊湊型非線性光子器件，拓展光計算與傳感應用。
能量管理：強非線性吸收特性可用于光限幅器，保護精密光學系統免受強光損傷。
總結與展望
金三角納米棱柱憑借獨特的等離子體增強效應，結合Z掃描技術的精準表征，為紅外光通信提供了革命性材料方案。未來，團隊計劃優化納米結構均勻性，并探索與其他光子元件的集成，加速全光控器件的實用化進程。
論文信息：Ziyu Chen et al., Opt. Express (2013)
在納米材料的世界里，量子點因其獨特的光電特性被譽為“未來光電子技術的基石”?？蒲袌F(tuán)隊在《The Journal of Physical Chemistry》發表的研究中，通過Z掃描技術精準“解碼”了不同溶劑對硫化鉛（PbS）量子點非線性光學性質的調控機制，為高性能光子器件的設計開辟新思路！
研究亮點
1. 溶劑的“隱形之手”
甲苯、正己烷、四氯化碳三種分散劑中，甲苯分散的PbS量子點晶體結構*完美（HRTEM圖像顯示無晶格畸變），非線性折射系數γ高達-2.377×10?¹? cm²/W，性能碾壓其他溶劑！
2. Z掃描技術：非線性光學的“精準標尺”
飛秒激光+單光束Z掃描（圖4-9），同步捕捉非線性吸收與折射，揭示激光功率與溶劑協同影響量子點性能的深層規律。
3. 突破性發現
高功率下（5 mW），四氯化碳分散的量子點因晶格畸變導致Z掃描數據失真，而甲苯樣品仍穩定輸出可靠結果，驗證材料均勻性對測量至關重要。
Z掃描裝置：如何“透視”量子點的光學密碼？
工作原理

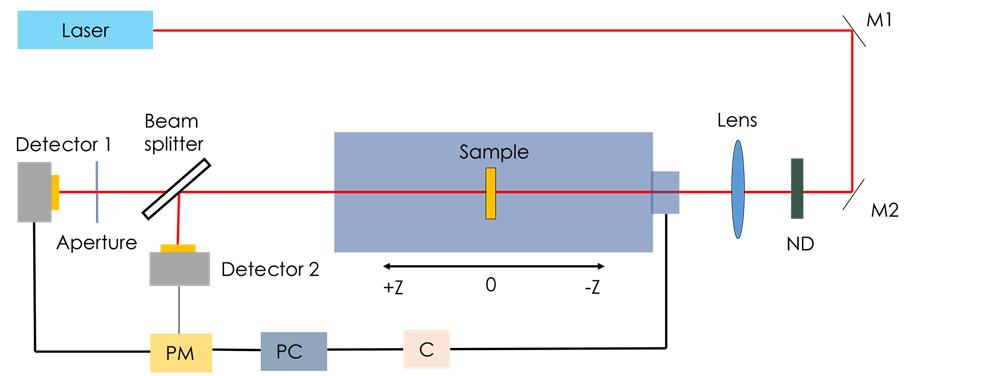

- 雙模式：通過開孔（測吸收）和閉孔（測折射）探測器，僅需移動樣品位置（Z軸），即可提取非線性系數β和γ（圖4a）。
- 飛秒激光（脈寬130 fs，重復頻率76 MHz）確保超快時間分辨率，避免熱效應干擾，數據更純凈。
技術優勢
- 高靈敏度：在低至1 mW功率下仍能捕捉微弱非線性信號（圖7），適配納米材料低功耗特性。
- 抗干擾設計：通過對照實驗排除溶劑本身影響（如甲苯單獨測試無信號），確保數據僅反映量子點特性。
關鍵數據：溶劑與功率的“博弈”
非線性折射系數γ
|
分散劑
|
激光功率（mW）
|
γ（×10?¹? cm²/W）
|
|
甲苯
|
1
|
-0.9005
|
|
正己烷
|
1
|
-2.377
|
|
四氯化碳
|
1
|
-1.285
|
功率影響

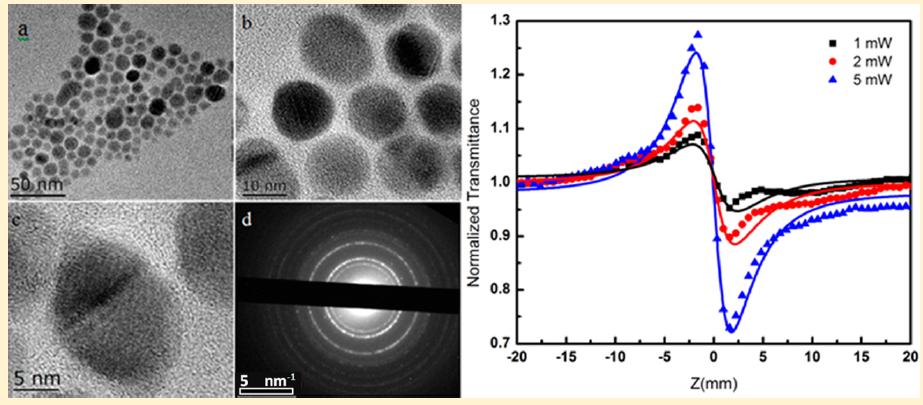

- 甲苯樣品：功率從1 mW升至5 mW，γ保持穩定（圖5），驗證其結構穩定性。
- 四氯化碳樣品：功率≥2 mW時，Z掃描曲線嚴重畸變（圖6），數據不可靠。
為什么甲苯是“*優解”？
- 甲苯分子與量子點表面作用溫和，促進均勻成核，減少晶格缺陷（HRTEM圖1 vs 圖2/3），為非線性效應提供完美載體。
應用前景：從實驗室到產業
光開關與調制器：高γ值的甲苯分散量子點可制成低功耗、高速響應的全光開關，提升光通信速率。
非線性光子器件：與光纖或硅基芯片集成，開發超緊湊光頻轉換器、光學限幅器等。
精準檢測：Z掃描技術為納米材料光學特性提供標準化評測方案，助力新材料研發。
挑戰與突破
?? 測量陷阱：高功率激光可能激發熱效應或晶格畸變（如四氯化碳樣品），導致數據失真。
解決方案：
- 優選分散劑：甲苯兼顧結構穩定與測量準確性。
- 功率適配：根據材料特性選擇激光功率，平衡信噪比與干擾風險。
總結與展望
Z掃描技術如同一把“光學手術刀”，精準剖析了溶劑與量子點性能的關聯。未來，團隊計劃拓展該技術至其他納米材料（如鈣鈦礦量子點），并探索量子點-光子晶體集成器件，推動光電子技術的實用化進程。
論文信息：Hui Cheng et al., J. Phys. Chem. C (2015)
卓立漢光*新推出了MAPS-Zscan系列測量三階光學非線性的Z掃描系統，系統集成度高，占地面積小，軟件采取全電動化設計，一鍵全自動測量，可用于下述應用實驗中，歡迎垂詢。
1. ?材料表征?
- ?非線性材料研究?：如半導體（GaAs、ZnO）、有機材料、二維材料（石墨烯、過渡金屬硫化物）的非線性響應。
- ?納米光子學?：探測等離激元共振、量子點、納米結構的非線性增強效應。
- ?超快動力學?：研究電子激發弛豫、相干聲子振蕩、等離子體振蕩等超快過程。
2. ?光學器件設計?
- ?自聚焦/自散焦材料?：用于光束整形、光學限幅器、光開關等器件開發。
- ?光存儲與光通信?：評估材料在高速光信號處理中的非線性特性，如全光開關的響應速度。
3. 生物醫學應用?
- ?多光子成像?：雙光子吸收特性可用于活體組織成像，提高成像深度和分辨率。
- ?光動力治療?：研究光敏劑的三重態激發效率，優化治療參數。
