環境振動如何影響芯片良率及系統性解決方案
半導體制造行業對于振動有著極致要求,隨著芯片制程進入3nm時代,環境振動控制已成為決定工藝成敗的核心因素
1.工藝精度的物理極限
光刻精度需求:EUV光刻機需在硅片上繪制5nm線寬(相當于頭發絲的萬分之一),要求平臺振動位移<1nm RMS。
國際標準等級:SEMIS2/S8規定關鍵區域需滿足VC-E級振動標準(1-80Hz頻段振動速度<3μm/s)。
|
			 工藝環節  |

			 容許振動速度(μm/s)  |

			 等效位移|  |

|
			 EUV光刻  |

			 ≤1.5  |

			 <0.8  |

|
			 電子束檢測  |

			 ≤2.0  |

			 <1.2  |

|
			 原子層沉積(ALD)  |

			 ≤3.0  |

			 <2.0  |

|
			 晶圓切割  |

			 ≤6.0  |

			 <5.0  |

表一 工藝環節振動要求
注:數據來源2023年SEMI國際標準修訂案
二、振動對半導體制造的致命影響
2.1工藝失效
由于廠區環境影響,地面以及其他振動源干擾將會從物理層面直接影響設備精度,導致以下后果
光刻畸變:1Hz/10nm振動導致EUV激光干涉條紋偏移,引發線寬波動超±15%
套刻偏差:3Hz振動使12英寸晶圓產生0.5μrad傾斜,造成層間對準誤差≥3nm,
薄膜缺陷:CVD工藝中5Hz振動引起氣流擾動,導致薄膜厚度不均性超±8%
2.2 經濟損失
除了物理影響外,*直接的影響就是良率下降帶來的經濟損失。
某5nm晶圓廠實測數據:當2-5Hz振動超標3dB時、良率下降1.8%、損失晶圓1200片、年經濟損失超$25M
三、系統性振動解決方案

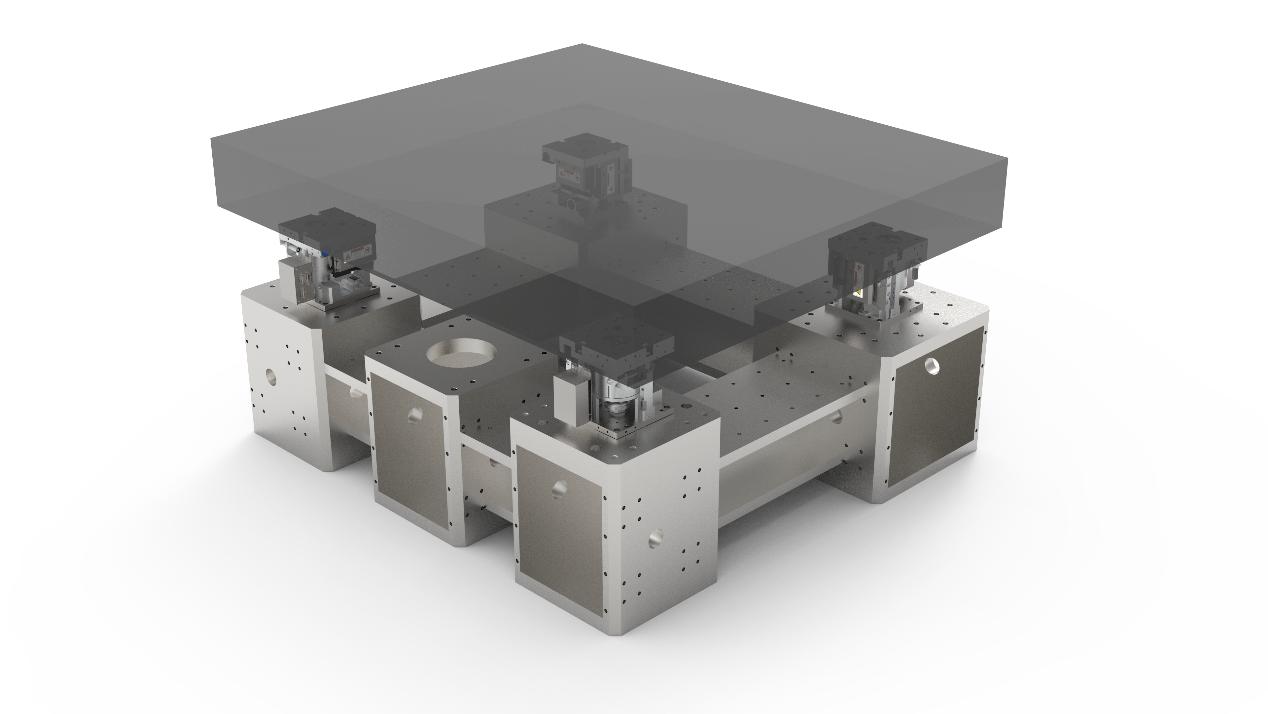

3.1.主動隔振系統核心配置:主動隔振器.

不同于傳動被動隔振、主動隔振因其能主動抵消振動,覆蓋寬頻場景,正逐漸在半導體領域被廣泛應用
|

  |

			 主動隔振  |

			 被動隔振  |

|
			 自由度控制  |

			 六自由度  |

			 三自由度或單自由度  |

|
			 定位精度  |

			 納米級  |

			 微米級  |

表2 主動隔振系統參數示例
3.2創新技術應用案例
某3nm晶圓廠EUV光刻區受到外部環境影響,導致精度與良率不達標。經過實際測試發現,該廠區在1.6Hz頻率有50nm振動,嚴重影響設備正常運行
解決方案:
安裝主動隔振平臺(帶寬0.5-100Hz)
成效:套刻精度從3.2nm提升至1.5nm、良率提高2.8%、ROI周期<14個月
通過系統性振動控制方案,先進晶圓廠可將環境振動影響降低2-3個數量級,為摩爾定律的持續演進提供基礎保障。隨著芯片結構進入原子尺度,振動控制能力正成為衡量半導體制造競爭力的關鍵指標。

四、主動隔振技術帶來的行業級提升
|
			 提升維度  |

			 主動隔振實現  |

			 傳統被動隔振  |

			 技術躍遷  |

|
			 有效隔振頻段  |

			 0.5-200Hz  |

			 >5Hz  |

			 擴展10倍低頻能力  |

|
			 振動控制精度  |

			 <1nmRMS  |

			 30-50nmRMS  |

			 精度提升2個數量級  |

|
			 系統響應時間  |

			 0.1-0.3秒  |

			 2-5秒  |

			 提速10倍  |

|
			 多自由度控制  |

			 6自由度協同  |

			 3自由度  |

			 消除旋轉振動影響  |

表3
隨著主動隔振器在半導體行業的廣泛應用,不同廠商的行業競爭力正在重構。根據2024年行業調研顯示:配備先進隔振的晶圓廠、新產品導入周期縮短30%、客戶芯片驗收良率提升2.1%。領先企業在采用主動隔振系統后,產品精度、良率、產能有了進一步提升,且逐漸拉大了與跟隨企業的差距。
|
			 技術指標  |

			 領先企業  |

			 跟隨企業  |

			 差距倍數  |

|
			 振動控制精度  |

			 0.6nm  |

			 2.5nm  |

			 4.2x  |

|
			 隔振系統覆蓋率  |

			 100%關鍵設備  |

			 40-60%  |

			 1.7x  |

|
			 振動相關良率損失  |

			 <0.8%  |

			 >2.5%  |

			 3.1x  |

表4
主動隔振技術正在引發半導體制造的深層變革:
1. 精度革命:支撐制程向1nm及亞納米時代邁進
2. 成本重構:將振動相關損失從總成本8%壓縮至2%以?xún)?nèi)
3. 區位解放:顛覆“低振動區建廠”的傳統范式
4. 智能底座:成為工業4.0時代晶圓廠的核心數字資產
隨著頭部企業新建產線配置主動隔振系統,該技術已從“可選配置”升級為“先進制程準入許可證”。在摩爾定律逼近物理極限的當下,納米級振動控制能力正成為衡量半導體企業核心競爭力的新標尺。
