拉曼光譜法檢驗熱敏紙的研究
拉曼光譜法檢驗熱敏紙的研究
蘇航[1] 姜紅1 陳煜太1 張麗文2 范燁3
（1.中國人民公安大學，北京100038；
2.北京卓立漢光儀器有限公司，北京101102；
3.廣州市公安局白云區分局，廣州510000）
熱敏紙是指一種表面涂有熱敏涂料，經熱能激勵而產生高分辨率的文字或圖像的信息記錄紙[1]。隨著社會的發展，熱敏紙作為傳遞信息的記錄紙應用十分廣泛，在案發現場也常常能提取到熱敏紙。目前，檢驗熱敏紙的方法主要有紅外光譜法[2]、掃描電鏡/能譜法[3]和高效液相色譜法等[4]。拉曼光譜法具有非接觸性、非破壞性、測試時間短、無需樣品制備且樣品用量少等特點，在法庭科學領域中已得到廣泛的應用[5、6]。熱敏紙有一個特性，即熱敏紙上的字跡會隨著時間的推移而逐漸消退，而熱敏紙中的填料成分相對穩定，不易受到外界干擾。因此，可以利用拉曼光譜法對熱敏紙樣品中的填料進行分析。本實驗采用拉曼光譜法，對熱敏紙樣品進行檢驗分析，取得了較好的實驗結果。
1實驗
1.1實驗儀器及條件
“FinderVista”顯微共聚焦激光拉曼光譜儀（北京卓立漢光儀器有限公司）；
激光光源為785nm，激光功率為20mw；采用點掃描方式，光柵為600g/mm，分辨率0.9cm-1；采用100倍顯微物鏡采集信號，積分時間為15s，累計次數3次。
1.2實驗樣品
不同品牌的熱敏紙樣品70個，如北京市政交通一卡通聯機充值憑證、外文書店銷售小票、星巴克百盛店購物小票、北京華聯西單大悅城店購物小票等常見熱敏紙樣品。
備注：樣品詳細信息請查閱原文
1.3實驗方法
用手術刀對收集的樣品進行取樣，取樣面積約為5mm×5mm，利用拉曼光譜儀在上述實驗條件下，對70個熱敏紙樣品進行檢驗分析。
2結果與討論
2.1 熱敏紙中常用填料的拉曼光譜分析
在熱敏紙的生產過程中，生產廠家為了提高產品性能、降低生產成本，通常會根據不同的生產工藝以及產品的不同用途，添加不同種類和配比的填料。熱敏紙中常用填料的有碳酸鈣、滑石粉、高嶺土和二氧化硅等。常見填料的拉曼光譜圖如圖1所示，特征拉曼光譜中的峰位見表1[7]。熱敏紙作為一種特殊的紙張，其主要成分是纖維素，因此，在分析過程中，只需要考慮熱敏紙中無機填料的拉曼特征峰。通過實驗發現154cm-1、280cm-1、712cm-1、1086cm-1可作為識別碳酸鈣的拉曼特征散射峰，141cm-1、636cm-1可作為識別高嶺土的拉曼特征散射峰，107cm-1、192cm-1、289cm-1、360cm-1、430cm-1、465cm-1、674cm-1、1049cm-1、1097cm-1可作為識別滑石粉的拉曼特征散射峰，127cm-1、203cm-1、263cm-1、353cm-1、401cm-1、463cm-1可作為識別二氧化硅的拉曼特征散射峰。

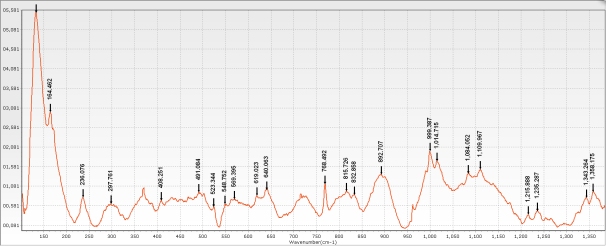

圖1. 熱敏紙中常用填料的拉曼特征峰
表1. 熱敏紙常用填料的拉曼特征峰
|
填料名稱
|
出峰位置
|
|
碳酸鈣
|
154cm-1、280cm-1、712cm-1、1086cm-1
|
|
高嶺土
|
141cm-1、636cm-1
|
|
滑石粉
|
107cm-1、192cm-1、289cm-1、360cm-1、430cm-1、465cm-1
674cm-1、1049cm-1、1097cm-1
|
|
二氧化硅
|
127cm-1、203cm-1、263cm-1、353cm-1、401cm-1、463cm-1
|
2.2拉曼光譜法檢驗熱敏紙樣品的分析
將熱敏紙樣品的光譜圖與常用填料的光譜圖進行比對分析，確定樣品中所含填料的種類。通過對70個熱敏紙樣品的拉曼光譜圖進行分析（忽略宇宙射線的干擾），根據熱敏紙中所用填料種類的不同，可將樣品分為14類。
第1類樣品中含有高嶺土、碳酸鈣、滑石粉和二氧化硅；
第2類樣品中含有碳酸鈣、滑石粉和二氧化硅；
第3類樣品中含有高嶺土、滑石粉和二氧化硅；
第4類樣品中含有高嶺土、碳酸鈣和滑石粉；
第5類樣品中含有高嶺土、碳酸鈣和二氧化硅；
第6類樣品中含有碳酸鈣和二氧化硅；
第7類樣品中含有碳酸鈣和滑石粉；
第8類樣品中含有高嶺土和二氧化硅；
第9類樣品中含有高嶺土和滑石粉；
第10類樣品中含有高嶺土和碳酸鈣；
第11類樣品中只含有滑石粉；
第12類樣品中只含有碳酸鈣；
第13類樣品中只含有高嶺土；
第14類樣品不含填料。
對同一類的樣品，可根據其相對峰高比的不同加以區分。以第12類樣品（圖2）為例，第12類有10個樣品，可根據232cm-1和369cm-1處拉曼特征峰的相對峰高比進行區分（結果見表2）。由表4可知，35#樣品的相對峰高比大于1，說明在232cm-1處峰高大于369cm-1處峰高，較易從樣品中區分。其余樣品在232cm-1和369cm-1處的相對峰高比均小于1，其中4#和9#在232cm-1和369cm-1處的相對峰高比接近0.5，說明其在232cm-1處峰高約是369cm-1處峰高的一半，2#、6#、14#、39#、40#、43#和49#在232cm-1和369cm-1處的相對峰高比也都不同，根據樣品的相對峰高可對樣品做進一步區分。
圖2. 第12類樣品的拉曼特征峰
表2. 第12類樣品的相對峰高比（h1/h2）結果
|
樣品編號
|
2
|
4
|
6
|
9
|
14
|
35
|
39
|
40
|
43
|
49
|
|
相對峰高比（h1/h2）
|
0.918
|
0.597
|
0.939
|
0.572
|
0.667
|
1.170
|
0.867
|
0.856
|
0.775
|
0.718
|
（注：h1代表232cm-1處的峰高，h2代表369cm-1處的峰高）
3 結論
本文通過顯微共聚焦激光拉曼光譜儀對70個熱敏紙樣品進行了檢驗分析，首先根據熱敏紙中填料的不同對樣品進行分類；其次利用相對峰高比的不同對每一類熱敏紙的樣品進一步加以區分。該方法簡便快捷、結果準確可靠，檢材用量小且無損檢材，可用于分析案件現場中提取到的熱敏紙物證。
參考文獻
［1］李輝,李友明.特種技術紙——熱敏紙[J].紙和造紙,2003(5):60-61.
［2］姜紅,馮計民,勇帆,等.紅外光譜法檢驗熱敏紙的研究[J].中華紙業,2013(2):12-17.
［3］姜紅,王萍,陶克明,等.掃描電鏡/能譜法檢驗熱敏紙的研究[J].中華紙業，2016(22):53-55.
［4］李錦花,張蕾,陳丹超.高效液相色譜法測定熱敏紙中雙酚A含量[J].理化檢驗(化學分冊),2013(9):1070-1072.
［5］Buzzini P, Suzuki E. Forensic applications of Raman spectroscopy for the in situ analyses of pigments and dyes in ink and paint evidence[J]. Journal of Raman Spectroscopy, 2015, 47(1):16-27.
［6］Doty K C, Muro C K, Bueno J, et al. What can Raman spectroscopy do for criminalistics?[J]. Journal of Raman Spectroscopy, 2015, 47(1):n/a-n/a.
［7］郭鵬,姜紅.拉曼光譜檢驗煙用內襯紙的研究[J].中華紙業,2016(12):53-58.
［8］羅榴彬.基于共焦顯微拉曼光譜對云紋葉枯病侵染下茶葉細胞壁的變化研究[D].浙江大學,2015.
［9］李晟,戴連奎.一種簡單的在線拉曼光譜spike剔除方法[J].光散射學報,2011(3):188-194.
