光譜儀選擇
● 光柵定義
光柵作為重要的分光器件，它的選擇與性能直接影響整個系統性能。
光柵分為刻劃光柵、復制光柵、全息光柵等?？虅澒鈻攀怯勉@石刻刀在涂薄金屬表面機械刻劃而成；復制光柵是用母光柵復制而成。典型刻劃光柵和復制光柵的刻槽是三角形。全息光柵是由激光干涉條紋光刻而成。全息光柵通常包括正弦刻槽?？虅澒鈻啪哂醒苌湫矢叩奶攸c(diǎn)，全息光柵光譜范圍廣，雜散光低，且可作到高光譜分辨率。
● 選配光柵
選擇光柵主要考慮如下因素：
1、光柵刻線，光柵刻線多少直接關系到光譜分辨率，刻線多光譜分辨率高，刻線少光譜覆蓋范圍寬，兩者要根據實驗靈活選擇；
2、閃耀波長，閃耀波長為光柵*大衍射效率點，因此選擇光柵時應盡量選擇閃耀波長在實驗需要波長附近。如實驗為可見光范圍，可選擇閃耀波長為500nm ；
3、使用范圍，光柵的使用的下限通?？烧J(rèn)為是光柵閃耀波長的一半，上限可認為是光柵閃耀波長的二倍，實際可參考光柵效率曲線圖；
4、光柵效率，光柵效率是衍射到給定級次的單色光與入射單色光的比值。光柵效率愈高，信號損失愈小。為提高此效率， 除提高光柵制作工藝外，還采用特殊鍍膜，提高反射效率。
光柵方程

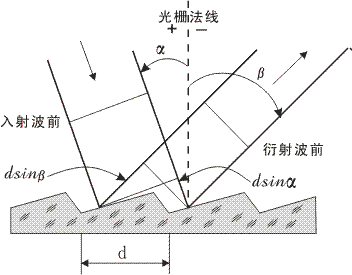

反射式衍射光柵是在襯底上周期地刻劃很多微細的刻槽， 一系列平行刻槽的間隔與波長相當，光柵表面涂上一層高反射率金屬膜。光柵溝槽表面反射的輻射相互作用產生衍射和干涉。對某波長，在大多數方向消失，只在一定的有限方向出現， 這些方向確定了衍射級次。如圖所示，光柵刻槽垂直輻射入射平面，輻射與光柵法線入射角為α，衍射角為β，衍射級次為m，d 為刻槽間距，在下述條件下得到干涉的極大值：mλ=d （sinα+sinβ）。
定義φ 為入射光線與衍射光線夾角的一半，即φ=(α-β)/2 ； θ 為相對于零級光譜位置的光柵角，即θ=(α+β)/2, 得到更方便的光柵方程：
mλ=2dcosφsinθ
從該光柵方程可看出：
對一給定方向β，可以有幾個波長與級次m 相對應λ 滿足光柵方程。比如600nm 的一級輻射和300nm 的二級輻射、200nm 的三級輻射有相同的衍射角，這就是為什么要加消二級光譜濾光片輪的意義。
● 單色儀重要參數
分辨率
光柵單色儀的分辨率R 是分開兩條臨近譜線能力的度量， 根據羅蘭判據為：
R=λ/Δλ
光柵光譜儀中有實際意義的定義是測量單個譜線的半高寬(FWHM)。實際上，分辨率依賴于光柵的分辨本領、系統的有效焦長、設定的狹縫寬度、系統的光學像差以及其它參數。
R ∝ M · F/W
M- 光柵線數 F- 譜儀焦距 W- 狹縫寬度
色散
光柵光譜儀的色散決定其分開波長的能力。光譜儀的倒線色散可計算得到：沿單色儀的焦平面改變距離χ 引起波長λ 的變化，即：
Δλ/Δχ=dcosβ/mF
這里d、β、F 分別是光柵刻槽的間距、衍射角和系統的有效焦距，m 為衍射級次。由方程可見，倒線色散不是常數， 它隨波長變化。在所用波長范圍內，變化可能超過2 倍。根據國家標準，在本樣本中，用1200l/mm 光柵色散的中間值（典型的為435.8nm）時的倒線色散。
帶寬
帶寬是忽略光學像差、衍射、掃描方法、探測器像素寬度、狹縫高度和照明均勻性等，在給定波長，從光譜儀輸出的波長寬度。它是倒線色散和狹縫寬度的乘積。例如，單色儀狹縫為0.2mm，光柵倒線色散為2.7nm/mm，則帶寬為2.7×0.2=0.54nm。
波長精度、重復性和準確度
波長精度是光譜儀確定波長的刻度等級，單位為nm。通常， 波長精度隨波長變化。
波長重復性是光譜儀返回原波長的能力。這體現了波長驅動機械和整個儀器的穩定性。
波長準確度是光譜儀設定波長與實際波長的差值。卓立漢光的每臺單色儀都要在多個波長點檢查波長準確度。
F/#
F/# 定義為焦距 與光譜儀內有效光學元件*小通光孔徑(D) 的比值。光通過效率與F/# 的平方成反比，F(xiàn)/# 愈小，光通過率愈高。
