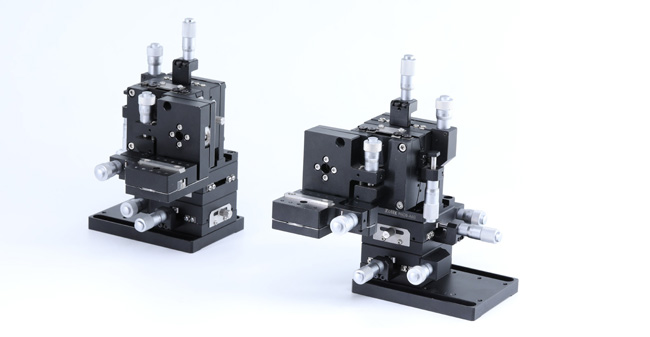

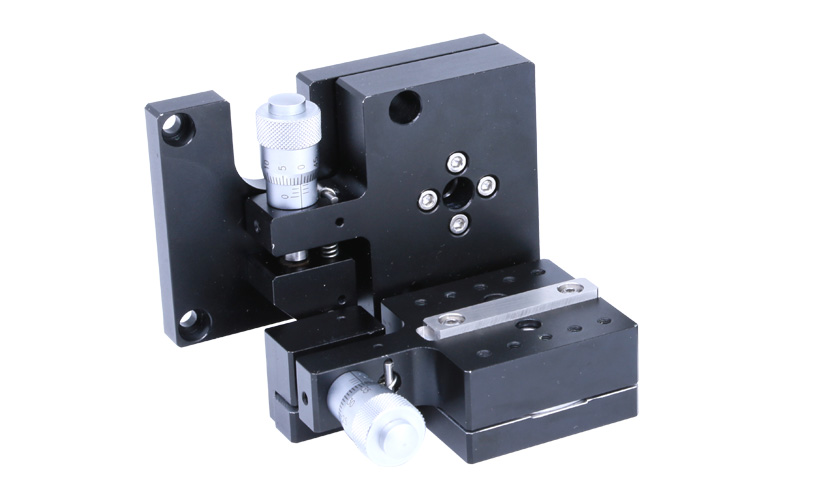

UFP系列
多種組維方式
|

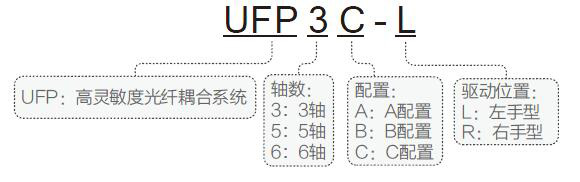

型號 |
UFP3C-L |
UFP3C-R |
UFP5C |
UFP5C-R |
UFP6C-L |
UFP6C-R |
||
|
行程 (靈敏度) |
X |
粗調：±6.5mm；精調：±0.3mm；(粗調：≤10μm；精調：≤0.5μm) |
||||||
|
Y |
粗調：±6.5mm；精調：±0.3mm；(粗調：≤10μm；精調：≤0.5μm) |
|||||||
|
Z |
粗調：±6.5mm；精調：±0.3mm；(粗調：≤10μm；精調：≤0.5μm) |
|||||||
|
θx |
- |
- |
±3°(≤25.2″) |
|||||
|
θy |
- |
- |
±3°(≤23.4″) |
|||||
|
θz |
- |
- |
- |
- |
±4°(≤34″) |
|||
|
導向機構 |
交叉滾柱導軌 |
交叉滾柱導軌+交叉滾柱軸環 |
||||||
|
驅動方式 |
分厘卡 |
|||||||
|
主體材料及表面處理 |
鋁合金，黑色陽極氧化處理 |
|||||||
|
自重(Kg) |
1.74 |
2.37 |
2.7 |
|||||
|
負載(Kg) |
1.5 |
1 |
0.5 |
|
||||
| 型號 | PDF圖紙 | 3D圖紙 |
|---|---|---|
| UFP3C-L |  |
|
| UFP3C-R | |
|
| UFP5C | |
|
| UFP5C-R | |
|
| UFP6C-L | |
|
| UFP6C-R | |
