首頁 > 產品 > 光機械及元件 > 安裝件/附件 > BSRB系列接桿支架

BSRB系列

BSRB系列接桿支架

ZOLIX提供的12.7mm接桿支架包含了帶底座式結構支架產品。這種光學接桿支架為安裝連接接桿與面包板或光學平臺使用。該系列產品提供了25mm~150mm長度規格范圍可選，并且提供了5件套裝的產品選擇。

產品咨詢

資料下載

產品概述

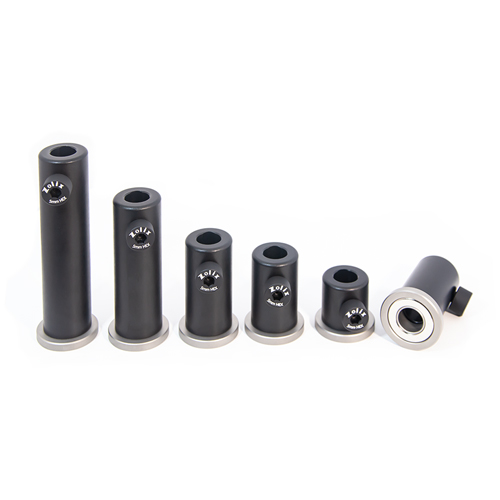

BSRB系列接桿支架

產品說明

· 12.7mm接桿支架專為12.7mm無底座光學接桿配套使用設計
· 插入12.7mm接桿支架的光學接桿可通過內六角滾花頭螺釘進行定位與鎖緊
· 采用高強度7075-T6航空鋁中空內六角滾花頭螺釘設計，預載力彈簧與POM頭配合緊固接桿
· 接桿支架安裝接桿的孔口設計有圓弧凹槽，可與接桿形成雙線接觸的穩定結構
· 帶底座接桿支架底部配置環形磁鐵，能在支架緊固前提供足夠的吸附力
· 光學接桿可貫穿底座，增大高度調節范圍，實現最低光束高度位置
· 接桿支架長度：25mm~150mm可選
· 每種規格配備1件與5件裝選擇

ZOLIX提供的12.7mm接桿支架包含了帶底座式結構支架產品。這種光學接桿支架為安裝連接接桿與面包板或光學平臺使用。為了提高光學接桿在支架上的安裝穩定性，我們在接桿安裝貫穿孔上設計有疊加的圓弧凹槽，該結構使得接桿與支架形成穩定的雙線接觸方式。同時，我們考慮需要經常調整高度的接桿緊固可靠，又要對其結構外觀進行保護，因此我們設計采用了內六角滾花頭螺釘。該內六角滾花頭螺釘為中空結構，設計有預載力彈簧帶動POM頭來緊固接桿，為此結構我們采用高強度的7075-T6航空鋁，但仍需注意鎖緊內六角滾花頭螺釘?shù)淖畲罅夭粦^3.2N·m。使用5mm內六角扳手加力緊固螺釘時，為防止力矩過大，建議采用L形內六角扳手，并握住L形短柄處操作。帶底座接桿支架利用壓塊進行鎖緊定位，在鎖緊前，底座設計有環形磁鐵，特別針對在光學平臺等帶有導磁臺面的場景使用，可在壓塊鎖緊前，對光學元件進行預定位。帶底座接桿支架為貫穿孔設計，增大接桿的高度調節范圍，進而實現最低光束高度位置。該系列產品提供了25mm~150mm長度規格范圍可選，并且提供了5件套裝的產品選擇。

12.7 mm帶底座接桿支架

型號

BSRB12.7-25B

BSRB12.7-25B-P5

BSRB12.7-30B

BSRB12.7-40B

BSRB12.7-40B-P5

BSRB12.7-50B

BSRB12.7-50B-P5

BSRB12.7-75B

BSRB12.7-75B-P5

BSRB12.7-100B

BSRB12.7-100B-P5

BSRB12.7-150B

BSRB12.7-150B-P5

材質

支架本體6061-T6鋁合金/底座本體304不銹鋼

表面處理

支架本體黑色陽極氧化

適配接桿直徑

Ø12.7mm

黑色本體長度

25mm

30mm

40mm

50mm

75mm

100mm

150mm

強磁底座直徑

Ø32mm

內六角滾花頭螺釘安裝孔規格

M6×1

單包產品數量

1件

5件

1件

5件

1件

5件

1件

5件

1件

5件

1件

5件

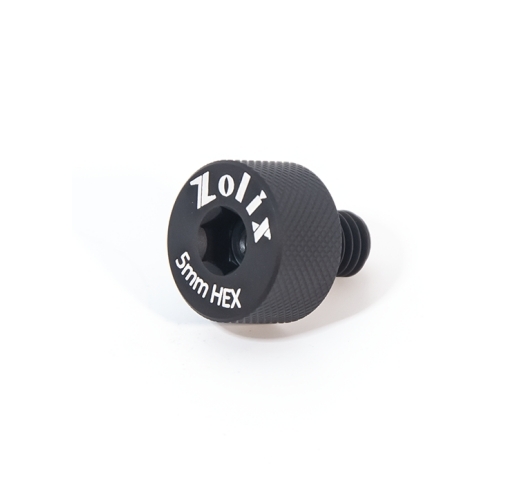

內六角滾花頭螺釘

型號	HTS5-T6-P10
本體材質	7075-T6鋁合金
表面處理	本體黑色陽極氧化
螺紋接口規格	M6×1
內六角規格	5mm
附送配件	5mm內六角扳手/1pcs
單包產品數量	10件

型號	PDF圖紙	3D圖紙
BSRB12.7-25B
BSRB12.7-25B-P5
BSRB12.7-30B
BSRB12.7-40B
BSRB12.7-40B-P5
BSRB12.7-50B
BSRB12.7-50B-P5
BSRB12.7-75B
BSRB12.7-75B-P5
BSRB12.7-100B
BSRB12.7-100B-P5
BSRB12.7-150B
BSRB12.7-150B-P5
