SRA25-12.5T4
25mm帶底座光學接桿產品規格詳情頁
產品說明

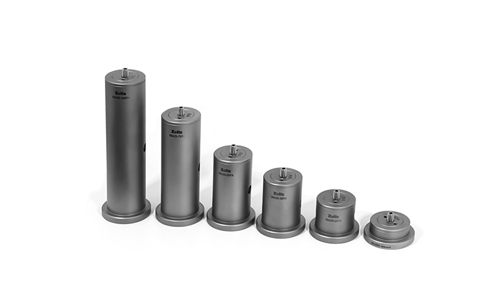

直徑25 mm 帶有安裝底座的一體式光學接桿可作為光機元件的基礎支撐部件
ZOLIX提供的25mm帶底座光學接桿采用303不銹鋼實心結構一體式設計，具備良好的強度與剛度，表面經過細膩砂化及鈍化處理，具備良好的消光效果。這種光學接桿常用于光機元件構成系統的基礎支撐部件，是光機械中使用較多的基礎產品。我們提供的25mm帶底座光學接桿包括頂部M4和M6螺紋孔的兩個系列類型，其中頂部M4螺紋孔系列接桿長度范圍在12.5mm~300mm，頂部M6螺紋孔系列接桿長度范圍在20mm~300mm。兩個系列的光學接桿除SRA25-12.5T4（M4貫穿孔結構，頂部與底部均為M4螺紋孔）外，底部均有M6螺紋孔，頂部與底部的安裝螺紋孔可用于連接光機元件與平臺基礎。同時我們考慮到一些光學調整架要保持光軸中心相對接桿位置固定，我們在頂部設計了2個Ø2mm定位銷孔，可用于對光機元件的精準定位安裝。光學接桿與面包板或光學平臺的安裝可使用底部M6螺孔連接，并使用接桿徑向Ø6mm貫穿孔配合內六角扳手等工具進行鎖緊或拆卸，若想要光學接桿在面包板或光學平臺等上自由位置安裝，可搭配不銹鋼叉塊使用。
| 型號 | 材質 | 表面處理 | 長度 | 外徑規格 | 頂部螺紋孔規格 | 底部螺紋孔規格 | 平行度 | 垂直度 | 附送螺釘規格 | 附送螺釘數量 | 徑向貫穿孔規格 | 頂部定銷孔規格/數量 |
| SRA25-12.5T4 | 303不銹鋼 | 噴砂鈍化 | 12.5mm | Ø25mm | M4貫穿孔 | ＜20μm | ＜20μm | M4×12內六角緊定螺釘 | 1個 | - | Ø2mm/2個 | |
| SRA25-20T4 | 303不銹鋼 | 噴砂鈍化 | 20mm | Ø25mm | M4 | M6 | ＜20μm | ＜20μm | M4×12內六角緊定螺釘 | 1個 | Ø6mm | Ø2mm/2個 |
| SRA25-25T4 | 303不銹鋼 | 噴砂鈍化 | 25mm | Ø25mm | M4 | M6 | ＜20μm | ＜20μm | M4×12內六角緊定螺釘 | 1個 | Ø6mm | Ø2mm/2個 |
| SRA25-30T4 | 303不銹鋼 | 噴砂鈍化 | 30mm | Ø25mm | M4 | M6 | ＜20μm | ＜20μm | M4×12內六角緊定螺釘 | 1個 | Ø6mm | Ø2mm/2個 |
| SRA25-38T4 | 303不銹鋼 | 噴砂鈍化 | 38mm | Ø25mm | M4 | M6 | ＜20μm | ＜20μm | M4×12內六角緊定螺釘 | 1個 | Ø6mm | Ø2mm/2個 |
| SRA25-40T4 | 303不銹鋼 | 噴砂鈍化 | 40mm | Ø25mm | M4 | M6 | ＜20μm | ＜20μm | M4×12內六角緊定螺釘 | 1個 | Ø6mm | Ø2mm/2個 |
| SRA25-45T4 | 303不銹鋼 | 噴砂鈍化 | 45mm | Ø25mm | M4 | M6 | ＜20μm | ＜20μm | M4×12內六角緊定螺釘 | 1個 | Ø6mm | Ø2mm/2個 |
| SRA25-50T4 | 303不銹鋼 | 噴砂鈍化 | 50mm | Ø25mm | M4 | M6 | ＜20μm | ＜20μm | M4×12內六角緊定螺釘 | 1個 | Ø6mm | Ø2mm/2個 |
| SRA25-55T4 | 303不銹鋼 | 噴砂鈍化 | 55mm | Ø25mm | M4 | M6 | ＜20μm | ＜20μm | M4×12內六角緊定螺釘 | 1個 | Ø6mm | Ø2mm/2個 |
| SRA25-60T4 | 303不銹鋼 | 噴砂鈍化 | 60mm | Ø25mm | M4 | M6 | ＜20μm | ＜20μm | M4×12內六角緊定螺釘 | 1個 | Ø6mm | Ø2mm/2個 |
| SRA25-70T4 | 303不銹鋼 | 噴砂鈍化 | 70mm | Ø25mm | M4 | M6 | ＜20μm | ＜20μm | M4×12內六角緊定螺釘 | 1個 | Ø6mm | Ø2mm/2個 |
| SRA25-75T4 | 303不銹鋼 | 噴砂鈍化 | 75mm | Ø25mm | M4 | M6 | ＜20μm | ＜20μm | M4×12內六角緊定螺釘 | 1個 | Ø6mm | Ø2mm/2個 |
| SRA25-80T4 | 303不銹鋼 | 噴砂鈍化 | 80mm | Ø25mm | M4 | M6 | ＜20μm | ＜20μm | M4×12內六角緊定螺釘 | 1個 | Ø6mm | Ø2mm/2個 |
| SRA25-85T4 | 303不銹鋼 | 噴砂鈍化 | 85mm | Ø25mm | M4 | M6 | ＜20μm | ＜20μm | M4×12內六角緊定螺釘 | 1個 | Ø6mm | Ø2mm/2個 |
| SRA25-100T4 | 303不銹鋼 | 噴砂鈍化 | 100mm | Ø25mm | M4 | M6 | ＜20μm | ＜20μm | M4×12內六角緊定螺釘 | 1個 | Ø6mm | Ø2mm/2個 |
| SRA25-150T4 | 303不銹鋼 | 噴砂鈍化 | 150mm | Ø25mm | M4 | M6 | ＜20μm | ＜20μm | M4×12內六角緊定螺釘 | 1個 | Ø6mm | Ø2mm/2個 |
| SRA25-200T4 | 303不銹鋼 | 噴砂鈍化 | 200mm | Ø25mm | M4 | M6 | ＜20μm | ＜20μm | M4×12內六角緊定螺釘 | 1個 | Ø6mm | Ø2mm/2個 |
| SRA25-300T4 | 303不銹鋼 | 噴砂鈍化 | 300mm | Ø25mm | M4 | M6 | ＜20μm | ＜20μm | M4×12內六角緊定螺釘 | 1個 | Ø6mm | Ø2mm/2個 |
| SRA25-20T6 | 303不銹鋼 | 噴砂鈍化 | 20mm | Ø25mm | M6 | M6 | ＜20μm | ＜20μm | M6×16內六角緊定螺釘 | 1個 | Ø6mm | Ø2mm/2個 |
| SRA25-25T6 | 303不銹鋼 | 噴砂鈍化 | 25mm | Ø25mm | M6 | M6 | ＜20μm | ＜20μm | M6×16內六角緊定螺釘 | 1個 | Ø6mm | Ø2mm/2個 |
| SRA25-30T6 | 303不銹鋼 | 噴砂鈍化 | 30mm | Ø25mm | M6 | M6 | ＜20μm | ＜20μm | M6×16內六角緊定螺釘 | 1個 | Ø6mm | Ø2mm/2個 |
| SRA25-38T6 | 303不銹鋼 | 噴砂鈍化 | 38mm | Ø25mm | M6 | M6 | ＜20μm | ＜20μm | M6×16內六角緊定螺釘 | 1個 | Ø6mm | Ø2mm/2個 |
| SRA25-40T6 | 303不銹鋼 | 噴砂鈍化 | 40mm | Ø25mm | M6 | M6 | ＜20μm | ＜20μm | M6×16內六角緊定螺釘 | 1個 | Ø6mm | Ø2mm/2個 |
| SRA25-45T6 | 303不銹鋼 | 噴砂鈍化 | 45mm | Ø25mm | M6 | M6 | ＜20μm | ＜20μm | M6×16內六角緊定螺釘 | 1個 | Ø6mm | Ø2mm/2個 |
| SRA25-50T6 | 303不銹鋼 | 噴砂鈍化 | 50mm | Ø25mm | M6 | M6 | ＜20μm | ＜20μm | M6×16內六角緊定螺釘 | 1個 | Ø6mm | Ø2mm/2個 |
| SRA25-55T6 | 303不銹鋼 | 噴砂鈍化 | 55mm | Ø25mm | M6 | M6 | ＜20μm | ＜20μm | M6×16內六角緊定螺釘 | 1個 | Ø6mm | Ø2mm/2個 |
| SRA25-60T6 | 303不銹鋼 | 噴砂鈍化 | 60mm | Ø25mm | M6 | M6 | ＜20μm | ＜20μm | M6×16內六角緊定螺釘 | 1個 | Ø6mm | Ø2mm/2個 |
| SRA25-70T6 | 303不銹鋼 | 噴砂鈍化 | 70mm | Ø25mm | M6 | M6 | ＜20μm | ＜20μm | M4×12內六角緊定螺釘 | 1個 | Ø6mm | Ø2mm/2個 |
| SRA25-75T6 | 303不銹鋼 | 噴砂鈍化 | 75mm | Ø25mm | M6 | M6 | ＜20μm | ＜20μm | M6×16內六角緊定螺釘 | 1個 | Ø6mm | Ø2mm/2個 |
| SRA25-80T6 | 303不銹鋼 | 噴砂鈍化 | 80mm | Ø25mm | M6 | M6 | ＜20μm | ＜20μm | M6×16內六角緊定螺釘 | 1個 | Ø6mm | Ø2mm/2個 |
| SRA25-85T6 | 303不銹鋼 | 噴砂鈍化 | 85mm | Ø25mm | M6 | M6 | ＜20μm | ＜20μm | M6×16內六角緊定螺釘 | 1個 | Ø6mm | Ø2mm/2個 |
| SRA25-100T6 | 303不銹鋼 | 噴砂鈍化 | 100mm | Ø25mm | M6 | M6 | ＜20μm | ＜20μm | M6×16內六角緊定螺釘 | 1個 | Ø6mm | Ø2mm/2個 |
| SRA25-200T6 | 303不銹鋼 | 噴砂鈍化 | 200mm | Ø25mm | M6 | M6 | ＜20μm | ＜20μm | M6×16內六角緊定螺釘 | 1個 | Ø6mm | Ø2mm/2個 |
| SRA25-300T6 | 303不銹鋼 | 噴砂鈍化 | 300mm | Ø25mm | M6 | M6 | ＜20μm | ＜20μm | M6×16內六角緊定螺釘 | 1個 | Ø6mm | Ø2mm/2個 |
| 型號 | PDF圖紙 | 3D圖紙 |
|---|---|---|
| SRA25-12.5T4 |  |
 |
| SRA25-20T4 | |
|
| SRA25-25T4 | |
|
| SRA25-30T4 | |
|
| SRA25-38T4 | |
|
| SRA25-40T4 | |
|
| SRA25-45T4 | |
|
| SRA25-50T4 | |
|
| SRA25-55T4 | |
|
| SRA25-60T4 | |
|
| SRA25-70T4 | |
|
| SRA25-75T4 | |
|
| SRA25-80T4 | |
|
| SRA25-85T4 | |
|
| SRA25-100T4 | |
|
| SRA25-150T4 | |
|
| SRA25-200T4 | |
|
| SRA25-300T4 | |
|
| SRA25-20T6 | |
|
| SRA25-25T6 | |
|
| SRA25-30T6 | |
|
| SRA25-38T6 | |
|
| SRA25-40T6 | |
|
| SRA25-45T6 | |
|
| SRA25-50T6 | |
|
| SRA25-55T6 | |
|
| SRA25-60T6 | |
|
| SRA25-70T6 | |
|
| SRA25-75T6 | |
|
| SRA25-80T6 | |
|
| SRA25-85T6 | |
|
| SRA25-100T6 | |
|
| SRA25-200T6 | |
|
| SRA25-300T6 | |
|
