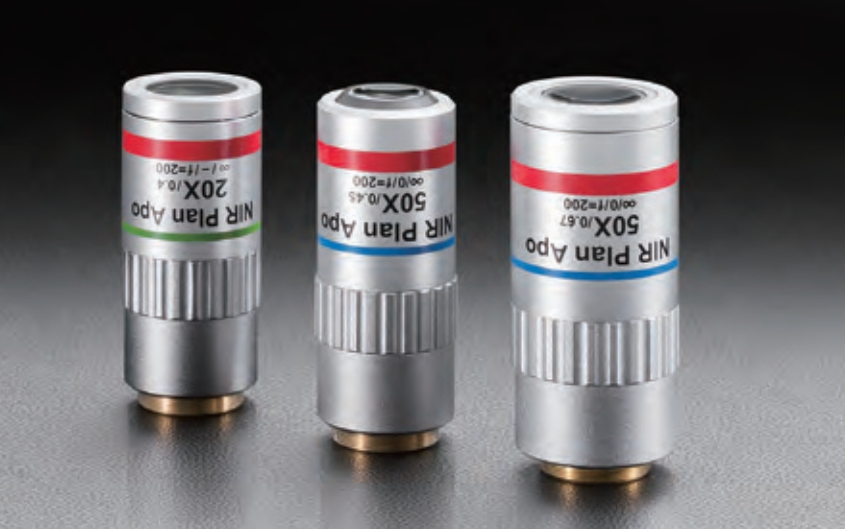

飛秒激光(770~790nm)或YAG激光(1064nm)加工用的高NA無限共軛物鏡。
由于設計上校正了可見譜區像差,可以與激光光束同軸觀察加工面。
●物鏡工作距離(WD) 長,場曲也得到校正,在視場邊緣也可以得到自然清晰的觀察圖像。
●可以用于同軸觀察系統或激光導入光學系統等,是無限遠校正的物鏡。
●也可用于紅外光的觀察。
●PAL-20-NIR-LCO0PAL-20-NIR-HR-LCOO/PAL-50-NIR-HR-LC0附帶了保護玻璃件(玻璃厚度18mm)。它保護物鏡免受加工時切眉的影響。而且，它可以簡單更換。
●此物鏡也可用于可見光(532nm)的脈沖激光。
●激光損傷值(參考值) 0.1J/cm2(532nm)， 0.2 J/cm2(1064nm),(脈沖寬: 0ns,重復頻率: 20Hz)
注意：
?將物鏡用于激光加工時，請將入射光束直徑擴展到瞳徑的一半左右時使用。入射光束很細時，不能得到很小的聚光光斑。此外，激光的能量密度過高時，還有可能損傷物鏡。
?使用物鏡進行激光加工時，加工濺出的粉末可能弄臟物鏡的鏡面。請確保充分的工作距離(wD) 或插入薄的保護鏡片，避免弄臟物鏡。
?入射100fs以下的飛秒激光光束時，脈沖寬可能會變寬。
?倍率為使用f=200mm管鏡時的數值。使用其他廣商生產的顯微鏡管鏡時倍率有可能不同。首先要確認使用成像管鏡的焦距，從管鏡焦距和物鏡焦距的比例來求出實際倍率。
?設計PAL-20-NIR-LC00/PAL-20-NIR-HR-LCOO/PAL-50-NIR-HR-LC0O時已經考慮了保護玻璃的影響。所以，如果實際使用時卸掉此保護玻璃，其特性反而會變差。

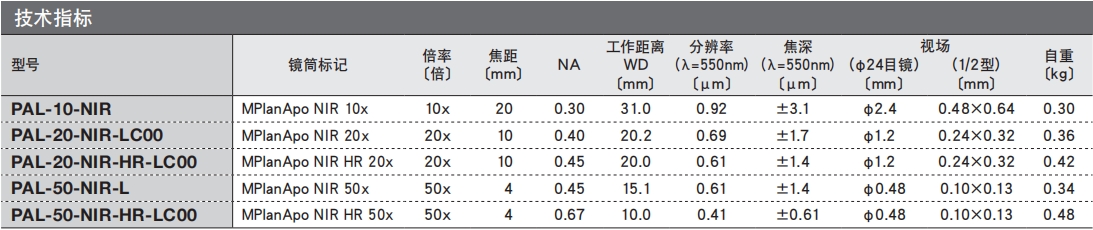

技術指標：

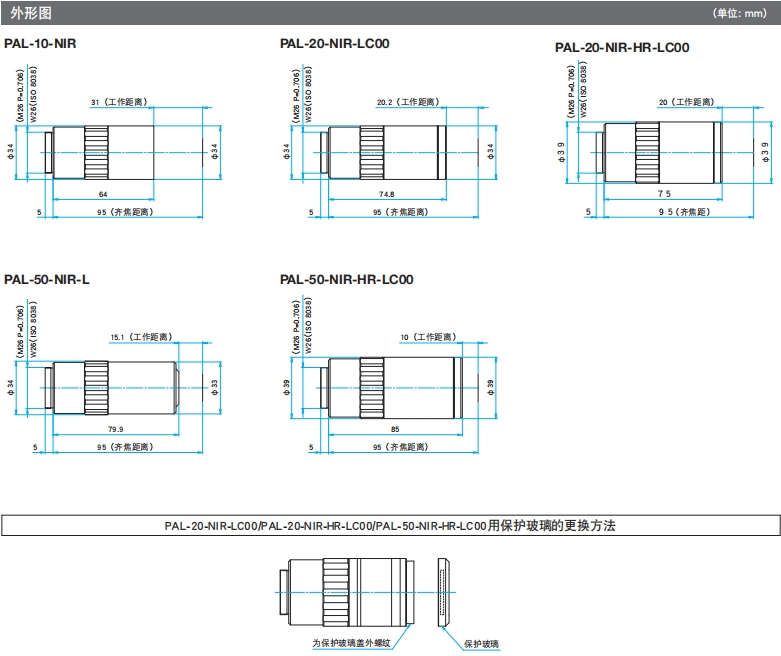

SIGMA KOKI近紅外用物鏡外形圖：
