說明：
HXP系列六軸并聯機器人系統主要用于高精度的六自由度調整，尤其適合于空間精密對位、微小器件加工和裝配、光通信器件調芯、晶片檢驗等場合。
機械主體采用六個推桿+雙虎克鉸結構，具有剛性強、重復定位精度高、可任意位置安裝等特點。推桿采用絕對定位型電機驅動，失電后保持位置信息，重啟后無需歸零。電機驅動系統采用標準工業總線EtherCAT進行通信，可靠性高、通信效率高，兼容市場上主流運動控制系統。
控制系統與軟件支持各種歐拉角空間變換制式、支持機器人運行空間坐標系管理（包括世界坐標系、工件坐標系（64組）、機器人安裝坐標系、機器人驅動坐標系、機器人工具坐標系（64組）的設置和轉換）、支持載荷模擬、具有機器人空間校準功能、支持3D姿態仿真模擬、示教方案等功能。提供二次開發包，可以根據實際應用，整合成系統設備。

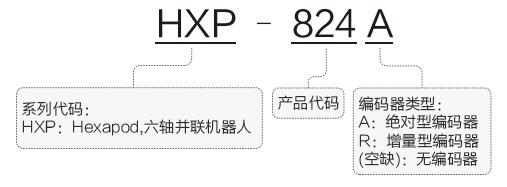

命名規則：
綜合圖冊-02電動-2020版本-web-resources-1/image/六軸1.png)
綜合圖冊-02電動-2020版本-web-resources-1/image/2_HXP-200_尺寸樣本圖.png)
綜合圖冊-02電動-2020版本-web-resources-1/image/2_HXP-200_尺寸樣本圖1.png)
HXP系列六軸并聯機器技術規格：（本系列產品為設計規格，技術指標以最終發布內容為準）
機器人參數
|
機器人型號
|
HXP-824A
|
|
行程X、Y（mm）*
|
±34
|
|
行程Z（mm）*
|
±15
|
|
行程θX、θY（°）*
|
±11
|
|
行程θZ（°）*
|
±25
|
|
推桿分辨率（µm）
|
0.25
|
|
最小位移X、Y、Z（µm）**
|
1
|
|
最小位移θX、θY、θZ（°）**
|
0.001
|
|
回程X、Y（µm）**
|
3
|
|
回程Z（µm）**
|
1
|
|
回程θX、θY（”）**
|
10
|
|
回程θZ（”）**
|
15
|
|
單向重復精度X、Y（µm）**
|
±0.5
|
|
單向重復精度Z（µm）**
|
±0.3
|
|
單向重復精度θX、θY（”）**
|
±2
|
|
單向重復精度θZ（”）**
|
±2.5
|
|
推桿最大速度（mm/s ）
|
80
|
|
推桿額定速度（mm/s ）
|
40
|
|
水平負載（Kg）
|
20
|
|
任意方向負載（Kg）
|
2.5
|
|
電機類型
|
步進伺服電機
|
|
工作溫度范圍（℃）
|
+10 ～ +40
|
|
材料
|
不銹鋼/鋁合金
|
|
質量（Kg）
|
7
|
|
電纜長度
|
2
|
*注：原點處行程
**注：實測典型值
控制器參數
|
控制器型號
|
TMC-NET-HXP
|
|
額定電壓（V）
|
AC 220
|
|
額定電流(A)
|
1.5
|
|
額定功率（W）
|
350
|
|
工作溫度范圍（℃）
|
0 ～ +55
|
|
基本軸類型
|
EtherCAT/RTEX/6 差分脈沖軸
(另輸出口可配置 6 個單端脈沖軸)
|
|
內部 IO 數
|
24 進 12 出(帶過流保護，內置拓展)
|
|
內部 ADDA 數
|
2 路 AD，2 路 DA（0-10V，內置拓展）
|
|
最多擴展 AD/DA
|
256 路 AD，128 路 DA
|
|
脈沖位數
|
64
|
|
編碼器位數
|
64
|
|
速度加速度位數
|
64
|
|
脈沖最高速率
|
10Mhz
|
|
每軸運動緩沖數
|
4096
|
|
數組空間
|
640000
|
|
程序空間
|
8000Kbyte
|
|
Flash 空間
|
|
|
256MByte
|
256MByte
|
|
通訊接口
|
外置：以太網 內置拓展：RS232,RS485,以太 網,U 盤,CAN, RTEX,EtherCAT
|
