30 mm籠式安裝板

產品說明

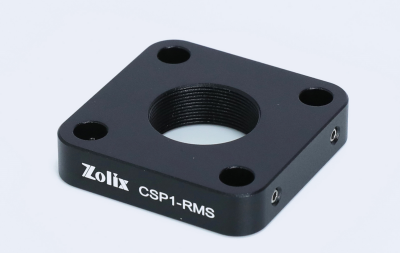

ZOLIX提供的30mm標準籠板兼容30mm籠式系統使用，有矩形和圓形兩種形狀可供選擇，均可兼容30mm籠式系統，其中矩形籠板厚度有4 mm、9 mm、12.5 mm三種，中心孔可根據需求選擇SM05、SM1及RMS螺紋，或是直徑25.4mm、30.5mm及32mm的光壁孔。圓形籠板可適配SM2內螺紋或直徑Ø50.8 mm光壁的孔內，中心光學元件安裝孔均為SM1螺紋孔?；\桿連接通孔處各配有一個位于側面的鎖緊固定螺釘，可使用1.5 mm六角扳手緊固籠板。

通用參數

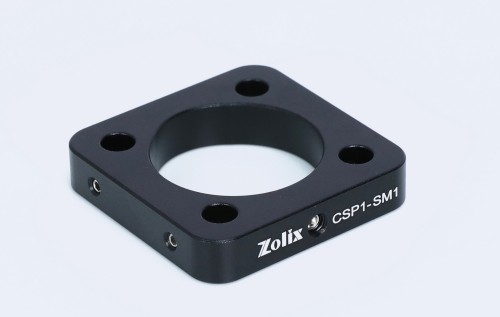

30 mm薄型籠板

ZOLIX提供的30 mm薄型籠板，厚度僅有4mm,其中心安裝孔為SM1螺紋貫穿孔，與ZOLIX的SM1光機械件能兼容使用，此籠板底部無M4接桿安裝孔，故無法在自由空間中使用，僅能搭配在30mm籠式系統中使用?；\桿連接通孔處各配有一個位于側面的鎖緊固定螺絲，可使用1.5 mm六角扳手緊固籠板。

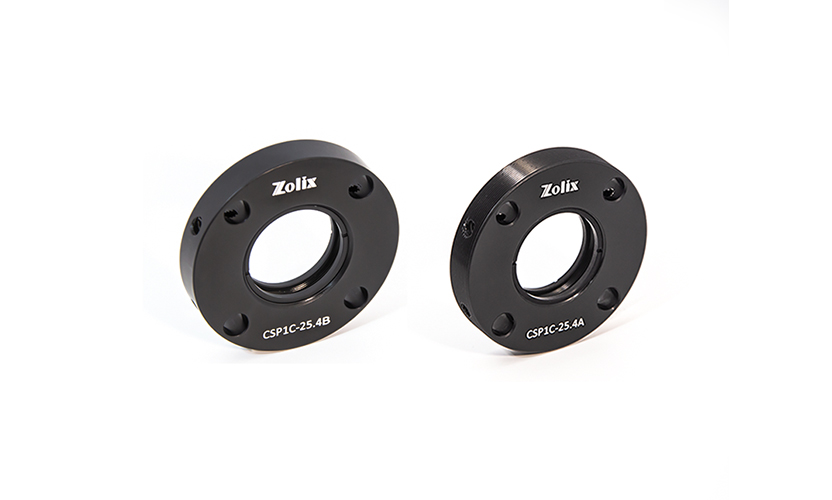

30 mm圓形籠板

可與2英寸光機械件轉接使用

ZOLIX提供的30 mm圓形籠板適用于安裝Ø25.4mm的光學元件，圓形同軸板帶有30mm籠式系統安裝孔，可將30mm籠式系統轉接至2英寸光機械件或60mm籠式系統中，其中心安裝孔為SM1螺紋，附贈2個SM1螺紋卡環，用于安裝光學元件。外形尺寸有SM2外螺紋和Ø50.8mm光壁兩種規格，可根據使用場景及需求進行選擇。籠桿連接通孔處各配有一個位于側面的鎖緊固定螺絲，可使用1.5 mm六角扳手緊固籠板。

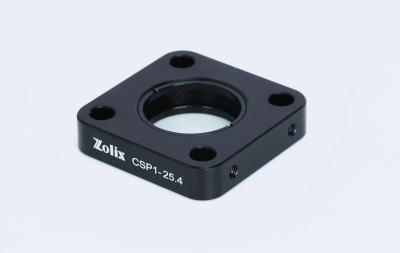

30 mm籠板，安裝直徑25.4 mm光學元件

ZOLIX提供的30 mm籠板兼容30mm籠式系統使用，用于安裝1英寸光學元件。CSP1T-25.4S的光學元件固定方式為光壁孔安裝，頂絲固定。CSP1T-25.4AS和CSP1T-25.4A均為卡環固定，其中CSP1T-25.4AS為限位臺階和單卡環固定，CSP1T-25.4A為雙卡環固定，卡環為附贈品，已安裝至籠板上?；\板底部帶有M4螺紋孔，用于安裝接桿?；\桿連接通孔處各配有一個位于側面的鎖緊固定螺絲，可使用1.5mm六角扳手緊固籠板。
