30 mm籠式系統XY位移調整架，帶磁性快拆板

· 兼容30mm籠式系統

· 附帶1個磁性快拆板

· X、Y方向提供±1mm位移行程

· 光學元件安裝方式：單卡環固定

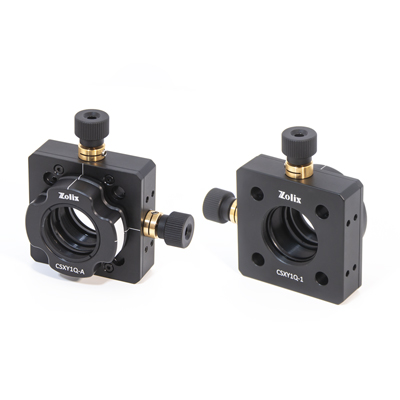

ZOLIX提供的 XY位移調整架兼容30mm籠式系統，通過集成磁性快拆安裝板可實現光學元件的快速更換。該調整架采用雙M5×0.25調節器驅動，提供垂直方向±1mm行程，位移精度0.25mm/轉。其中心配置SM1標準螺紋孔（預裝SM1卡環），兼容直徑25.4mm的光學元件。調整架正面刻有垂直/水平雙軸刻度線，輔助安裝定位；快拆板側面設有元件標記區，便于標識光學元件。CSXY1Q-1為純籠式結構（底部無接桿接口），籠桿連接通孔均配備側向鎖緊螺絲（需使用2mm六角扳手操作），確保籠板穩固安裝；其磁性快拆安裝板支持單獨采購，便于系統擴展或配件替換。

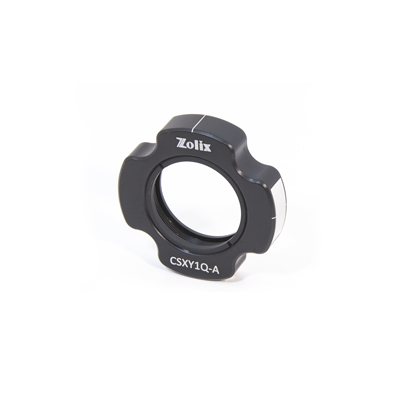

磁性快拆板

· 安裝光學元件尺寸：φ25.4mm

· 光學元件安裝方式：單卡環固定

· 中心SM1螺紋孔，附帶1個SM1R卡環

ZOLIX提供的磁性快拆板適用于安裝直徑25.4mm的光學元件，通過釹磁鐵與440C鋼球定位系統實現與XY調整架的精準吸附，支持籠式系統內光學元件的秒級更換。板面刻有高精度十字刻度線及基準標記點，實現快速定位校準；側面帶有元件標識區（可永 久性 標記光學元件），中心預裝SM1卡環，為φ25.4mm光學元件提供徑向約束與無損固定。
