CSRA1-A
ZOLIX提供多種規格的45度安裝調整架，可兼容籠式系統使用，適用于多種規格的光學元件，含圓形、橢圓形反射鏡等。

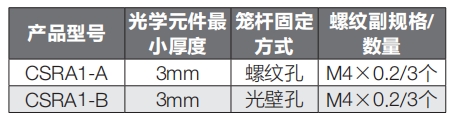

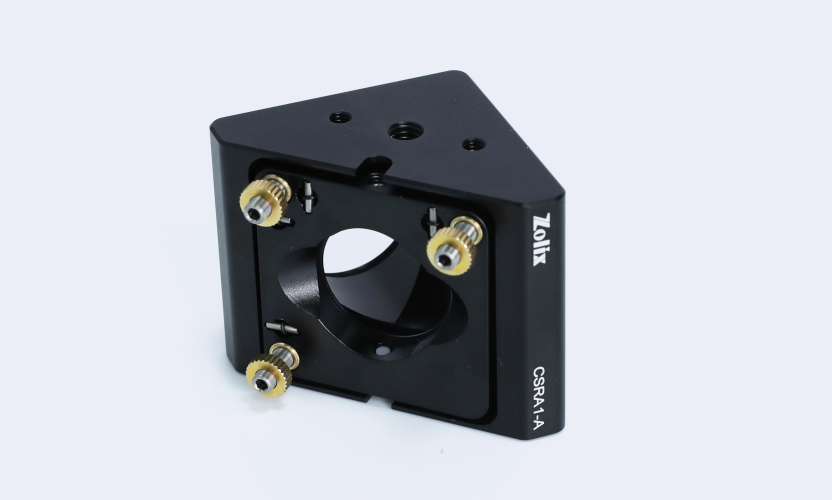

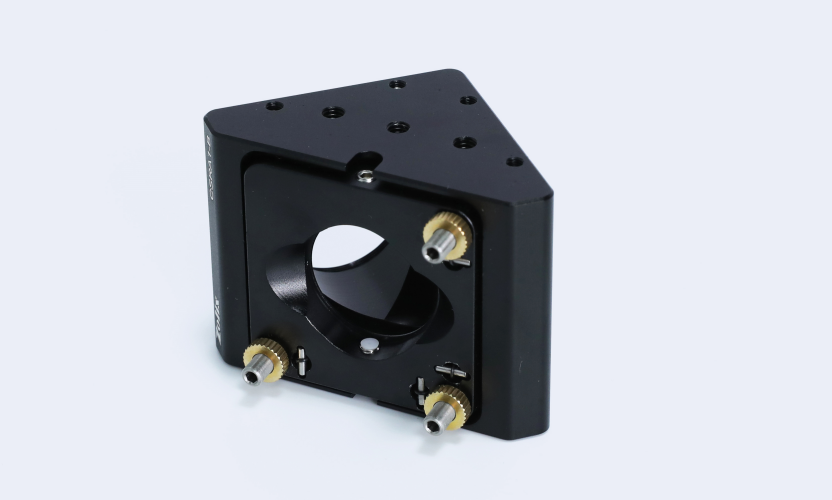

30mm籠式系統45度安裝調整架
產品說明ZOLIX提供的45度安裝調整架可兼容30mm籠式系統使用，適用于Ø25.4mm的光學元件?？砂惭b多種規格的光學元件，含圓形、矩形、橢圓形及離軸拋物面反射鏡等。

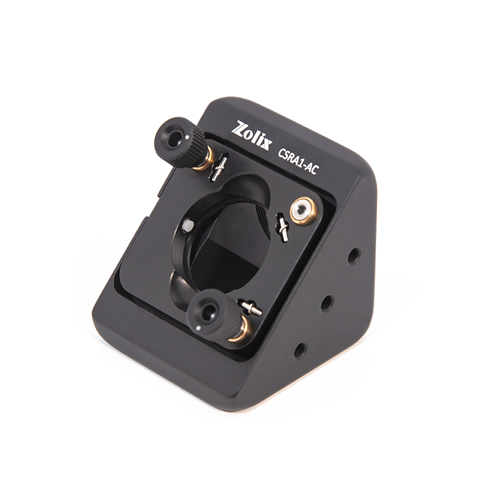

30mm籠式系統直角調整架，固定式，用于圓形光學元件
ZOLIX提供的直角調整架兼容30mm籠式系統，適用于光軸以45°角安裝的Ø25.4 mm的光學元件，光學元件通過膠頭螺釘固定。調整架入射端面和出射端面各有1個SM1螺紋孔和4個籠桿安裝孔?；\桿安裝孔孔間距為30mm，用于搭建30mm籠式系統。調整架包含三個螺紋調節絲桿，該調節絲桿提供0.41°/轉的調節分辨率，通過調節絲桿可實現俯仰/偏擺角度調節范圍：±4°線性位移：±2.5 mm的位置調節，籠桿安裝孔有M4螺紋孔和Ø6mm光壁孔可選。
|
產品型號 |
籠桿固定方式 |
安裝光學元件尺寸 |
|
CSRA1-AC |
螺紋孔 |
Ø25.4 mm |
|
CSRA1-BC |
光壁孔 |
Ø25.4 mm |
30mm籠式系統直角調整架，固定式，用于橢圓形光學元件
材質：6061-T6鋁合金
ZOLIX提供的直角調整架兼容30mm籠式系統，適用于長軸35.9 mm，短軸25.4 mm的橢圓光學元件，光學元件通過螺釘加壓臂固定。調整架入射端面和出射端面各有1個SM1螺紋孔和4個籠桿安裝孔。籠桿安裝孔孔間距為30mm，用于搭建30mm籠式系統。調整架包含三個螺紋調節絲桿，該調節絲桿提供0.41°/轉的調節分辨率，通過調節絲桿可實現俯仰/偏擺角度調節范圍：±4°線性位移：±2.5 mm的位置調節，籠桿安裝孔有M4螺紋孔和Ø6mm光壁孔可選。
|
產品型號 |
籠桿固定方式 |
安裝光學元件尺寸 |
|
CSRA1-AE |
螺紋孔 |
長軸35.9 mm，短軸25.4 mm橢圓形光學元件 |
|
CSRA1-BE |
光壁孔 |
長軸35.9 mm，短軸25.4 mm橢圓形光學元件 |

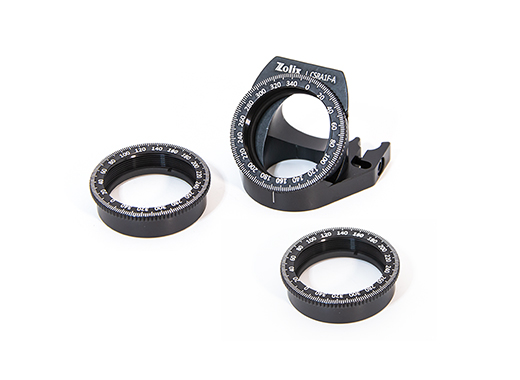

45度安裝調整架
材質：6061-T6鋁合金
撓性鎖緊機構
可快速替換光學元件
兼容30mm籠式系統
適用光學元件直徑：Ø25.4 mm
ZOLIX提供的45度安裝調整架兼容30mm籠式系統，適用于45°光軸入射的Ø25.4mm光學元件，采用卡環式無損固定；其撓性鎖緊機構支持籠桿快拆安裝，模塊化鏡片安裝座（獨立選配）通過膠頭螺釘實現360°連續旋轉調節，旋松時自由定位、鎖緊后三點壓力均衡固定，配合鏡座邊緣2°分度游標滿足偏振器件角度精確校準等需求。
注意：安裝前須預拆卸鏡片安裝座，待調整架在籠式系統中剛性定位后，再將鏡座精確鎖入預裝位，以規避組件干涉風險。
|
型號 |
CSRA1F-S |
CSRA1F-A |
|---|---|---|
|
材質 |
6061-T6鋁合金 |
6061-T6鋁合金 |
|
表面處理方式 |
黑色陽極氧化 |
黑色陽極氧化 |
|
安裝光學元件尺寸 |
Ø25.4mm |
Ø25.4mm |
|
安裝光學元件最大厚度 |
5mm |
5mm |
|
螺紋孔規格 |
SM1螺紋孔 |
|
|
光學元件安裝方式 |
SM1卡環 |
SM1卡環 |
|
類型 |
嵌入式鏡片安裝座 |
直角旋轉調整架 |
|
旋轉角度 |
/ |
360°連續旋轉 |
|
刻線精度 |
/ |
2° |
|
光學元件安裝角度 |
/ |
45° |
| 型號 | PDF圖紙 | 3D圖紙 |
|---|---|---|
| CSRA1-A |  |
 |
| CSRA1-B | |
|
| CSRA1-AC | |
|
| CSRA1-BC | |
|
| CSRA1-AE | |
|
| CSRA1-BE | |
|
| CSRA1F-S | |
|
| CSRA1F-A | |
|
