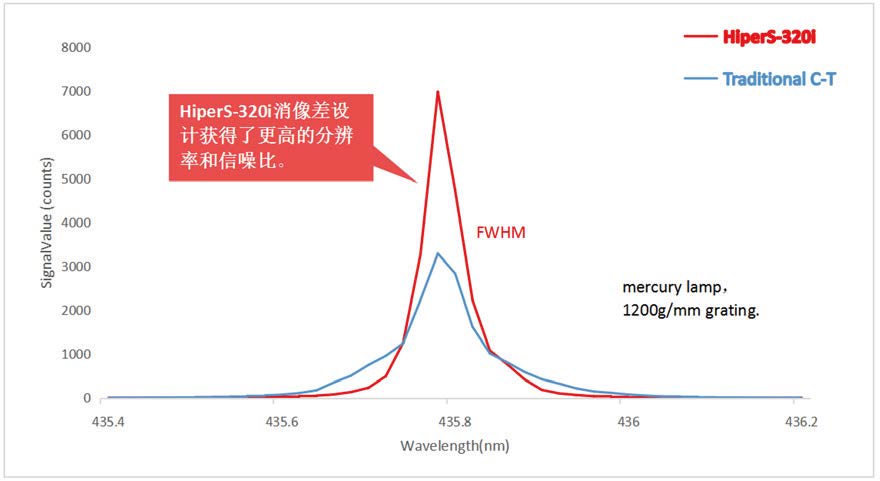

卓立漢光開發的新一代全焦面影像校正光譜儀,采用全焦面非對稱影像校正技術,極大程度的抑制多種光學像差,獲得了理想的成像效果,從而提升了光譜儀的信號強度和分辨率水平。同時使光譜儀在寬波段范圍內全焦面都擁有極小的像差,整個像面上都呈現出近乎完美的影像效果,大幅度拓展光譜分析的應用領域,可被用于空間分辨的實驗,實現多通道實時探測,極大地提升光譜測試分析質量。

HiperS-320i全焦面影像校正光柵單色儀/光柵光譜儀功能及特點

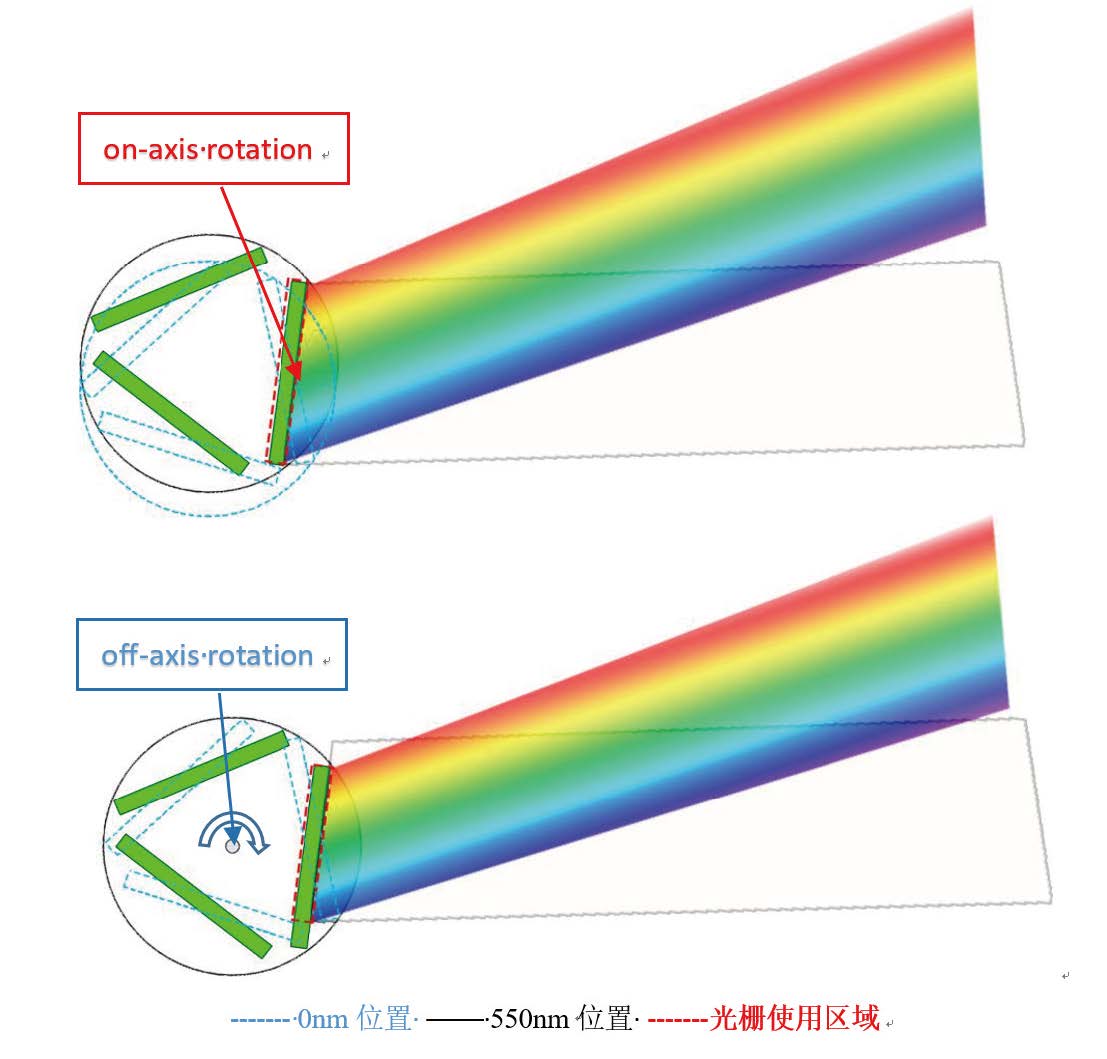

光柵在軸旋轉光柵利用率提高15%。(1200g/mm光柵,波長550nm位置)

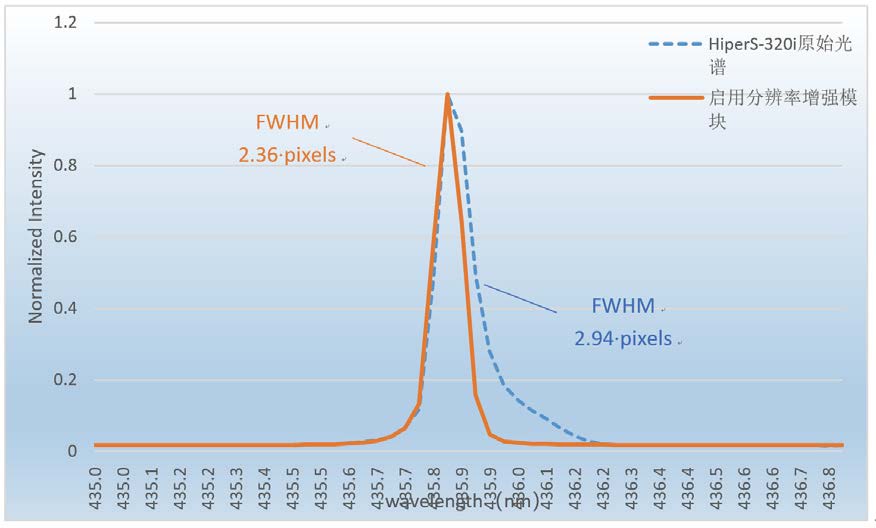

啟用分辨率增強模塊,分辨率*大可進一步提升約20%。

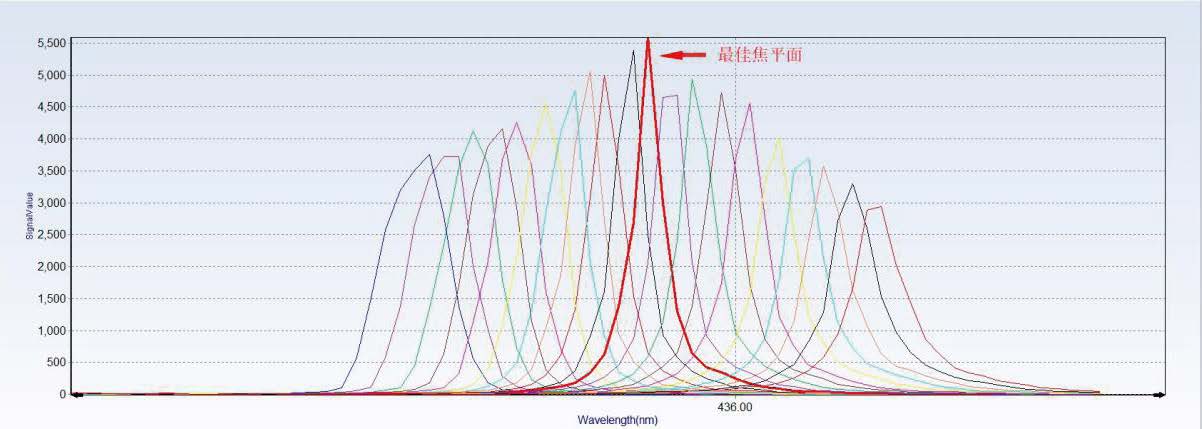

自動調焦獲取*佳焦平面

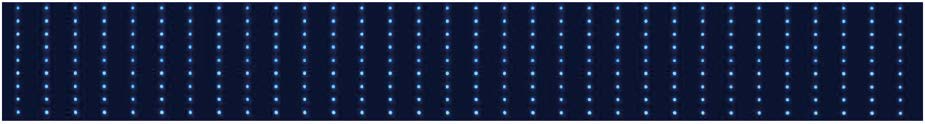

注:9芯光纖束/100um芯徑,成像面高度3.8mm
規格參數表(@1200g/mm光柵條件下)
|
			 型號  |

			 HiperS-320i  |

|
			 焦距  |

			 320  |

|
			 相對孔徑  |

			 F/4.4  |

|
			 掃描范圍  |

			 0~1430  |

|
			 光譜分辨率-PMT  |

			 0.06  |

|
			 光譜分辨率-CCD(15um)  |

			 0.12  |

|
			 倒線色散(nm/mm)  |

			 2.29  |

|
			 波長準確度  |

			 ±0.2  |

|
			 波長重復性  |

			 ±0.025  |

|
			 *小步距  |

			 0.005  |

|
			 雜散光水平  |

			 5×10^-5  |

|
			 焦平面尺寸  |

			 29 (w) × 14 (h)  |

|
			 光軸高度  |

			 156.3~171.3  |

|
			 光柵規格  |

			 68 × 68  |

|
			 光柵臺  |

			 三光柵在軸旋轉塔臺  |

|
			 狹縫規格  |

			 縫寬0.01-3mm連續手動可調,可選配自動狹縫;縫高2,4,14可更換  |

|
			 外形尺寸、重量  |

			 591 × 460 × 260 (L × W × H),30kg  |

|
			 通訊接口  |

			 標配USB2.0,可選RS-232  |

|
			 規格參數表@不同光柵  |
		||||||
|
			 光柵(g/mm)  |

			 2400  |

			 1800  |

			 1200  |

			 600  |

			 300  |

			 150  |

|
			 倒線色散(nm/mm)  |

			 0.91  |

			 1.39  |

			 2.29  |

			 4.87  |

			 9.97  |

			 20.13  |

|
			 機械掃描范圍  |

			 0~715  |

			 0~953  |

			 0~1430  |

			 0~2860  |

			 0~5720  |

			 0~11440  |

|
			 掃描步距  |

			 0.0025  |

			 0.0035  |

			 0.005  |

			 0.01  |

			 0.02  |

			 0.04  |

|
			 狹縫光譜分辨率  |

			 0.036  |

			 0.048  |

			 0.06  |

			 0.12  |

			 0.24  |

			 0.48  |

|
			 光譜分辨率-CCD(15um)  |

			 0.048  |

			 0.073  |

			 0.12  |

			 0.256  |

			 0.523  |

			 1.06  |

|
			 CCD單次攝譜范圍(nm@30mm CCD)  |

			 26.4  |

			 40.3  |

			 66.4  |

			 141.2  |

			 289.1  |

			 583.8  |

|
			 波長準確度  |

			 ±0.1  |

			 ±0.15  |

			 ±0.2  |

			 ±0.4  |

			 ±0.8  |

			 ±1.6  |

|
			 波長重復性  |

			 0.015  |

			 0.02  |

			 0.025  |

			 0.05  |

			 0.1  |

			 0.4  |

注1:狹縫光譜分辨率,常規光譜儀在中心波長435.83nm,狹縫寬度10um;
注2:CCD單次攝譜范圍、倒線色散為中心波長為435.83nm下的典型值,隨著中心波長增加,攝譜范圍變窄;
注3:隨著中心波長的增大,倒線色散數值減小,隨著中心波長減小,倒線色散數值增大;
注4:直入狹縫無法配置電動狹縫。
典型型號表
|
			 型號  |

			 描述  |

|
			 HiperS-3204i  |

			 側入口、CCD雙出口  |

|
			 HiperS-3205i  |

			 側入口、狹縫直出口  |

|
			 HiperS-3206i  |

			 側入口、CCD直出口  |

|
			 HiperS-3207i  |

			 側入口、狹縫雙出口  |

|
			 HiperS-3208i  |

			 側入口、CCD直出口、狹縫側出口  |

|
			 HiperS-3224i  |

			 雙入口、CCD雙出口  |

|
			 HiperS-3227i  |

			 雙入口、狹縫雙出口  |

|
			 HiperS-3228i  |

			 雙入口、CCD直出口、狹縫側出口  |

|
			 HiperS-3247i  |

			 側入口、狹縫雙出口、紫外鍍膜  |

|
			 HiperS-3248i  |

			 側入口、CCD直出口、狹縫側出口、紫外鍍膜  |

|
			 注1:本型號系列,為手動狹縫(電動狹縫需要額外選擇)  |
		|
|
			 注2:本型號系列,需要額外選配光柵,*多可配置3塊光柵;  |
		|
|
			 注3:本型號系列,不包含濾光片輪、快門,需要額外選擇附件  |
		|

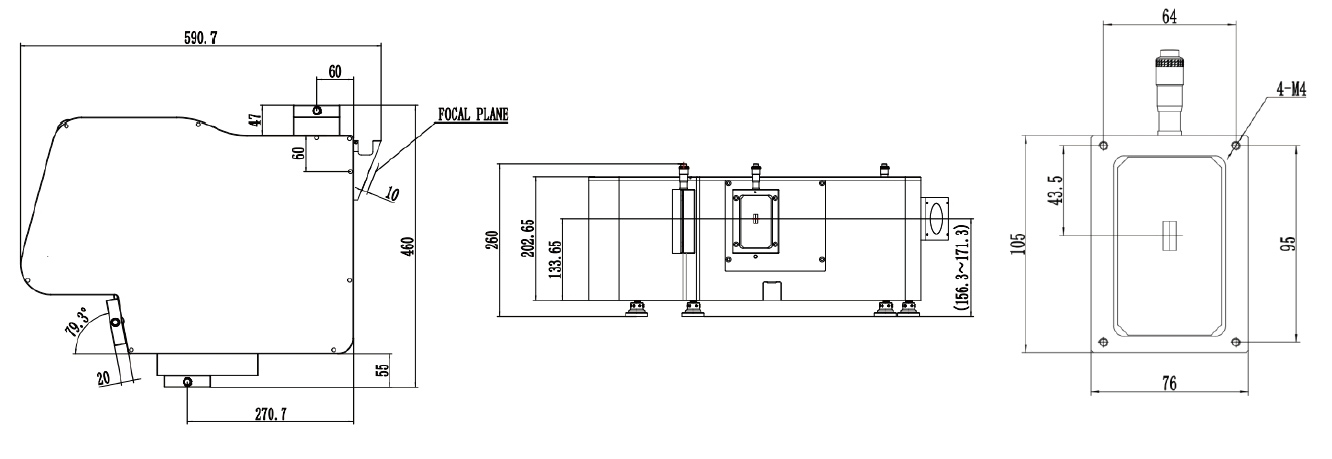

光譜儀HiperS-3208i外形尺寸圖:
