OmniPL-MicroS
 |
|
性能特點 ● 模塊化的結構設計——水平和垂直光路可選，組合方便 |
參數規格表(*)
| 主型號 | OmniPL-MicroS | |||
| 光譜測量范圍 | 200-1600nm | |||
| 熒光光譜分辨率 | 0.1nm | |||
| 激光波長 | 325nm | |||
| 探測器類型 | 制冷型CCD 2000×256 |
制冷型InGaAs 512×1 |
單點 PMT |
單點制冷型 InGaAs |
| 探測光譜范圍 | 200-1000nm | 800-1600nm | 200-870nm | 800-1600nm |
| 數據采集器 | - | - | 單光子計數器 或鎖相放大器 |
鎖相放大器 |
| 注*：以上為基本規格，詳細規格依據不同配置的選擇會有差異，詳情請咨詢！ | ||||
 |

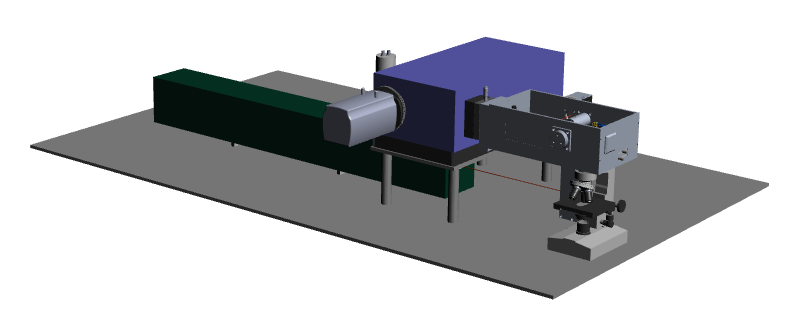

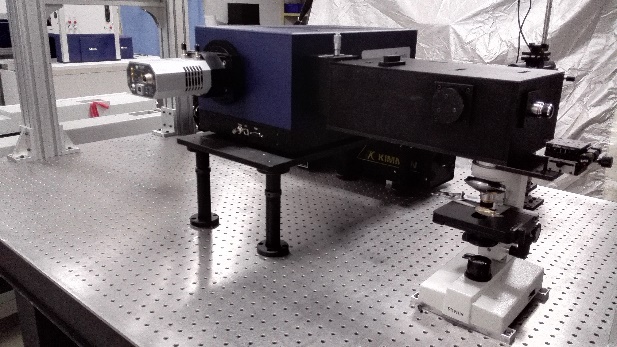

OmniPL-MSA-325型顯微PL光譜系統主要技術參數（垂直光路型）
系統指標與功能| - 光源 • 類型：HeCd激光器 • 功率：≥20W |
- 顯微光路模塊（OmniPL-KS-A） • 顯微物鏡：20X紫外 • 光譜適用范圍：250-800nm • 標準顯微鏡（帶樣品X-Y手動調節臺） • 內置CCD監視光路 • 可加裝濾光片輪 |
| - 熒光光譜儀（Omni-λ500i） • 焦距：500mm • f/#：f/6.5 • 光譜覆蓋范圍：200-1000nm • 光譜分辨率：優于0.05nm@435.8nm（1200g/mm光柵） • 入口形式：狹縫 • 出口形式：狹縫+CCD • 狹縫寬度：0.01-3mm • 通訊接口：USB2.0 • 光譜儀整體支架 |
- 光電倍增管（PMTH-S1-R928） • 光譜響應范圍：200-870nm • 配HVC1800高壓穩壓電源 - 單光子計數器（DCS202PC） • 有效計數率：≥5Mcps - 計算機（JSJ） • 一體機，安裝光譜采集軟件 - 光學平臺（OTB15-10） • 臺面尺寸：1500*1000mm |

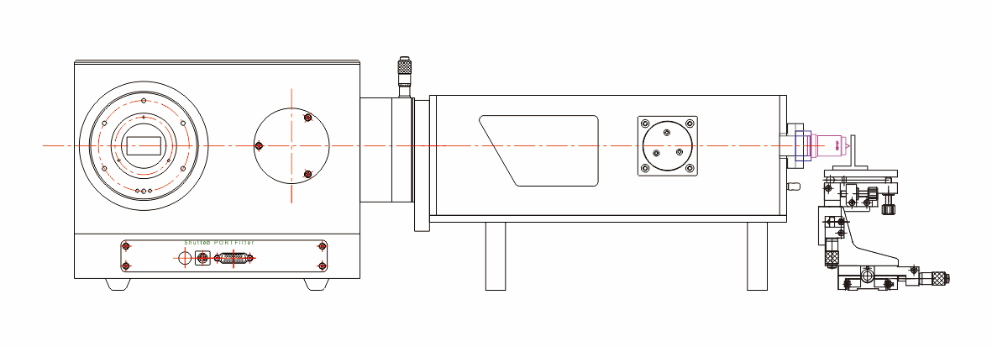

| - 光源 • 類型：HeCd激光器 • 功率：≥20mW |
- 顯微光路模塊（OmniPL-K1-325） • 顯微物鏡：20X紫外 • 光譜適用范圍：250-800nm • 樣品架：固體（片狀、粉末）、液體比色皿樣品池，可五維手動調整 • 內置監視光路 |
| - 熒光光譜儀（Omni-λ500i） • 焦距：500mm • f/#：f/6.5 • 光譜覆蓋范圍：200-1000nm • 光譜分辨率：優于0.05nm@435.8nm（1200g/mm光柵） • 入口形式：狹縫 • 出口形式：狹縫+CCD • 狹縫寬度：0.01-3mm • 通訊接口：USB2.0 |
- 光電倍增管（PMTH-S1-R928） • 光譜響應范圍：200-870nm • 配HVC1800高壓穩壓電源 - 單光子計數器（DCS202PC） • 有效計數率：≥5Mcps - 計算機（JSJ） • 一體機，安裝光譜采集軟件 - 光學平臺（OTB15-10） • 臺面尺寸：1500*1000mm |
應用舉例
某用戶提供的ZnO參雜發光材料（測試設備：OmniPL-MSA-325顯微PL光譜系統）
 |
