OMLH系列透鏡固定架說明：
OMLH 系列可調透鏡固定架是一種可裝卡多種不同規格透鏡的固定架。該系列產品彈性機構為V 型聚四氟乙烯夾頭，夾頭可以拉起及360°旋轉，內部彈簧機構復位，可更加方便快捷地夾持鏡片。適合裝夾邊緣較薄的透鏡（如平凸透鏡、雙凸透鏡等）。
OMLH 系列可調透鏡固定架特點：
•
*秀材質：主體采用優質鋁合金，表面黑色陽極氧化處理
• 可調規格：兩側采用精密不銹鋼立柱導向，可根據鏡片規格大小，靈活調整上方活動壓塊進行壓緊
• 簡單快捷：V型聚四氟乙烯夾頭可拉起及360°旋轉，內部彈簧機構復位，可更加方便快捷地夾持鏡片
• 高穩定性：下方V形槽結構底座，可有效防止透鏡滑落；壓塊部分具有彈性及剛性雙重機構夾緊鏡片，側面有鎖緊機構
• 通用性強：通用安裝孔，M4、M6螺絲均可安裝
OMLH系列透鏡固定架使用說明：
使用該固定架時，先松開立柱鎖緊手輪，將上部活動壓塊移動到合適位置后稍微鎖緊，提拉夾頭手鈕，放上鏡片后，松開夾頭手鈕夾緊鏡片。夾頭彈力不合適時，可略微移動活動壓塊，然后鎖緊手輪。
OMLH 系列可調透鏡固定架選型表：
| 型號 |
OMLH-2 |
OMLH-3 |
OMLH-4 |
| 裝卡直徑 |
φ10~φ100 |
φ5~φ75 |
φ5~φ50 |
| 裝卡厚度 |
≤6 |
| 總體高度 |
151 |
128 |
100 |
| 總體寬度 |
138 |
113 |
87 |
| 總體厚度 |
27 |
| 主體材質及表面處理 |
鋁合金，黑色陽極氧化處理 |
| 安裝孔 |
M4，2個M6 |
| 自重 |
250 |
200 |
150 |
注：裝卡厚度指鏡片邊緣厚度

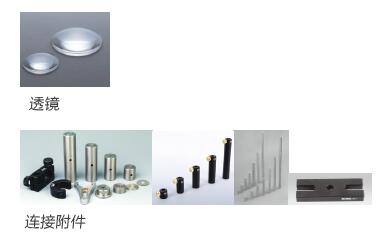

關聯產品：
