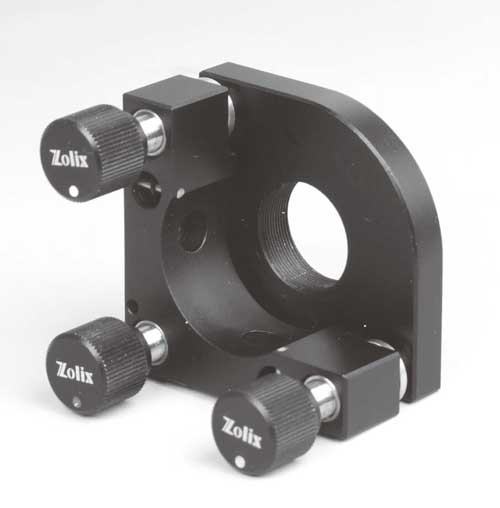

OMHS系列專用鏡頭調整架

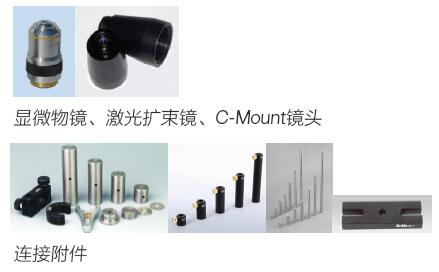

基于OMHS 的結構設計，專門裝夾激光擴束鏡、顯微物鏡、C-mount 鏡頭的光學調整架。
OMHS系列專用鏡頭調整架特點：
• 優質材料：主體采用優質鋁合金，表面黑色陽極氧化處理
• 高穩定性：
①螺紋副承頂面采用特殊材料和制造工藝，保證調整時靈敏、穩定
②雙拉簧設計使拉力分布更加均勻
• 高靈敏度：采用0.25mm螺距的超細牙螺紋副進行調節，具有更高的靈敏度
• 通用性強：通用安裝孔，M4（從上方）、M6（從下方）螺釘均可安裝，方便快捷
OMHS系列專用鏡頭調整架選型表：
| 型號 |
OMHS-LBE22 |
OMHS-WJ |
OMHS-Cmount |
| 調整維度 |
三維 |
三維 |
三維 |
| 接口尺寸A |
M22×0.75 |
4/5″-1/36 |
1″-1/32 |
| 調整角度 |
俯仰(°) |
±3 |
| 偏擺(°) |
±3 |
| 平移距離 |
MAX6 |
| 螺紋副旋轉一周調整角度(°) |
俯仰(°) |
≈0.39 |
| 偏擺(°) |
≈0.39 |
| 主體材質及表面處理 |
鋁合金，黑色陽極氧化處理 |
| 中心高度 |
25 |
| 固定板厚度 |
18 |
| 拉簧數量 |
2 |
| 安裝孔 |
M6，沉孔φ8 |
| 自重 |
135 |
140 |
135 |
關聯產品：
