ACFS 系列螺紋副，適用于卓立漢光用于做定性調節的調整架、手動滑臺等設備。由于分厘卡螺距一般為0.5mm，而細牙螺紋螺距可以達到0.25mm 甚至更小，在不需要做定量調整時，通過使用細牙螺紋副，可降低成本，并從一定程度上提高靈敏度。
卓立漢光的標準螺紋副安裝部位的直徑均為φ9.5mm，同標準分厘卡安裝部位直徑一致，可以互換使用。

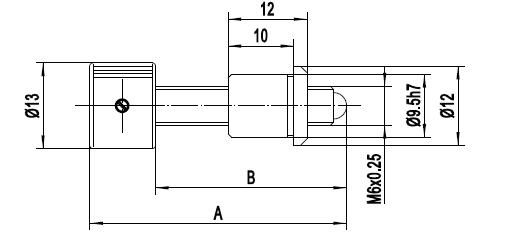

ACFS06-1A/ACFS25-1
螺紋副選型表：
|
型號
|
有效行程
|
調節螺紋
|
螺距
|
安裝直徑
|
安裝長度
|
總長A(mm)
|
螺桿長度B(mm)
|
手輪直徑
|
|
ACFS06-1A
|
6
|
M6x0.25
|
0.25
|
φ9.5
|
10
|
32
|
22
|
φ13
|
|
ACFS25-1
|
25
|
61
|
41
|

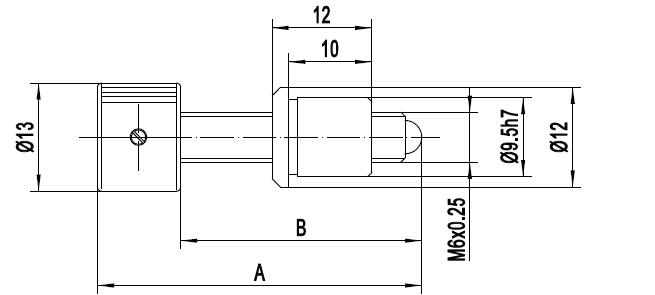

ACFS06-2A/ACFS13-2/ACFS25-2
螺紋副選型表：
|
型號
|
有效行程
|
調節螺紋
|
螺距
|
安裝直徑
|
安裝長度
|
總長A(mm)
|
螺桿長度B(mm)
|
手輪直徑
|
|
ACFS06-2A
|
6
|
M6x0.25
|
0.25
|
φ9.5
|
10
|
32
|
22
|
φ13
|
|
ACFS13-2
|
13
|
39
|
29
|
|
ACFS25-2
|
25
|
M6x0.5
|
0.5
|
61
|
41
|
ACFS13-2S
|
型號
|
有效行程
(mm)
|
調節螺紋
|
螺距
|
安裝直徑
|
安裝長度
|
總長A
(mm)
|
螺桿長度B
(含球頭)(mm)
|
手輪直徑
(mm)
|
鎖緊
|
|
ACFS13-2S
|
13
|
M6x0.25
|
0.25
|
φ9.5
|
7~8
|
39
|
29
|
φ13
|
徑向鎖緊
|
ACFS06-2
|
型號
|
有效行程
|
調節螺紋
|
螺距
|
安裝直徑
|
安裝長度
|
總長(mm)
|
調整形式
|
|
ACFS06-2
|
6
|
M6x0.25
|
0.25
|
φ9.5
|
10
|
22
|
內六角
|
ACSF-N100-0.35
|
型號
|
有效行程
(mm)
|
調節螺紋
|
螺距
(mm)
|
安裝直徑
(mm)
|
安裝長度
(mm)
|
總長
(mm)
|
螺桿長度
(含球頭)(mm)
|
手輪直徑
(mm)
|
鎖緊
|
|
ACSF-N100-0.35
|
10
|
M7x0.25
|
0.25
|
φ9.5
|
9.5~13
|
50
|
32
|
φ16
|
徑向鎖緊
|
|
ACSF-N100-0.5
|
13
|
M7x0.25
|
0.25
|
φ9.5
|
54
|
36
|
