Omni-λ200i
在第四代光譜儀基礎上，于2015 年全新推出第五代高通光量、寬光譜影像校正光譜儀。通過采用非球面鏡進行影像校正，*大限度地抑制了像散，使得離軸信號能夠在焦平面上匯聚于空間上的同一位置，獲得了清晰的成像，從而提高了信號強度，提升了光譜儀信號收集的能力。通過巧妙的設計，提升了整個CCD 探測面的影像質量（間接的增大了波段的使用范圍，更便于多通道光纖的使用），也因為成像質量的提高，使得影像校正光譜儀還可以被用于空間分辨的實驗，實現多通道實時探測。該系列產品在諸多光學性能上，如分辨率、雜散光抑制比等，與國際同類型高端產品性能全面接軌。
Omni-λ200i系列“影像譜王”光柵單色儀功能及特點
規格參數表（@1200g/mm光柵）
|
Omni-λ200i系列 |
|
|
焦距 |
200 |
|
相對孔徑 |
F/3.5 |
|
光學結構 |
C-T |
|
掃描步距 |
0.01 |
|
雜散光 |
5X10-5 |
|
焦平面 |
30 (w)X14 (h) |
|
光軸高度 |
146 |
|
光柵規格mm |
50X50 |
|
光柵臺 |
雙光柵 |
|
狹縫規格 |
縫寬0.01-3mm連續手動可調，可選配自動狹縫。縫高：2、4、14mm可選 |
|
外形尺寸 |
300X216X213 |
|
重量（Kg） |
14 |
|
功耗 |
峰值100W@24V |
|
通訊接口 |
標配USB2.0 |
規格參數表@不同光柵
|
光柵（g/mm） |
2400 |
1800 |
1200 |
600 |
300 |
150 |
75 |
|
倒線色散(nm/mm) @435.83nm |
1.4 |
2.16 |
3.58 |
7.68 |
15.76 |
31.89 |
64.09 |
|
機械掃描范圍 |
0-600 |
0-800 |
0-1200 |
0-2400 |
0-4800 |
0-9600 |
0-19200 |
|
掃描步距 |
0.005 |
0.007 |
0.01 |
0.02 |
0.04 |
0.08 |
0.16 |
|
光譜分辨率 @PMT |
0.08 |
0.1 |
0.15 |
0.3 |
0.6 |
1.2 |
2.4 |
|
光譜分辨率 @CCD（15um） |
0.106 |
0.163 |
0.27 |
0.58 |
1.19 |
2.41 |
4.84 |
|
CCD單次攝譜范圍 @30mmCCD |
42 |
64.8 |
107.4 |
230.4 |
472.8 |
956.7 |
1922.7 |
|
波長準確度 |
±0.1 |
±0.14 |
±0.2 |
±0.4 |
±0.8 |
±1.6 |
±3.2 |
|
波長重復性 |
0.05 |
0.07 |
0.1 |
0.2 |
0.4 |
0.8 |
1.6 |
注1：分辨率的測試條件為中心波長435.83nm；
注2：200i光譜儀，只有側入口，且CCD只能配置側出口;
注3：CCD單次攝譜范圍、倒線色散為中心波長為435.83nm下的典型值，隨著中心波長增加，攝譜 范圍變窄；
注4：隨著中心波長的增大，倒線色散數值減??；隨著中心波長的減小，倒線色散數值增大。
Omni-λ200i系列“影像譜王”光柵單色儀典型型號表
|
型號 |
描述 |
|
Omni-λ2002i |
200mm焦距影像校正光譜儀 側入口、CCD側出口、可同時安裝兩塊光柵 |
|
Omni-λ2003i |
200mm焦距影像校正光譜儀 側入口、狹縫直出口、CCD側出口、可同時安裝兩塊光柵 |
|
Omni-λ2005i |
200mm焦距影像校正光譜儀 側入口、狹縫直出口、可同時安裝兩塊光柵 |
|
Omni-λ2007i |
200mm焦距影像校正光譜儀 側入口、狹縫雙出口、可同時安裝兩塊光柵 |
|
Omni-λ2015i |
200mm焦距影像校正光譜儀 側入口、狹縫直出口、可同時安裝兩塊光柵，紅外鍍膜 |
|
Omni-λ2017i |
200mm焦距影像校正光譜儀 側入口、狹縫雙出口、可同時安裝兩塊光柵，紅外鍍膜 |
|
Omni-λ2045i |
200mm焦距影像校正光譜儀 側入口、狹縫直出口、可同時安裝兩塊光柵，紫外增強鍍膜 |
|
Omni-λ2047i |
200mm焦距影像校正光譜儀 |
注1：本型號系列，為手動狹縫（電動狹縫需要額外選擇）；
注2：本型號系列，需要額外選配光柵，*多可配置2塊光柵；
注3：本型號系列，不包含CCD接口法蘭、濾光片輪、快門，這些附件需要額外選擇；
注4：更多配置型號，請咨詢本公司相關銷售。

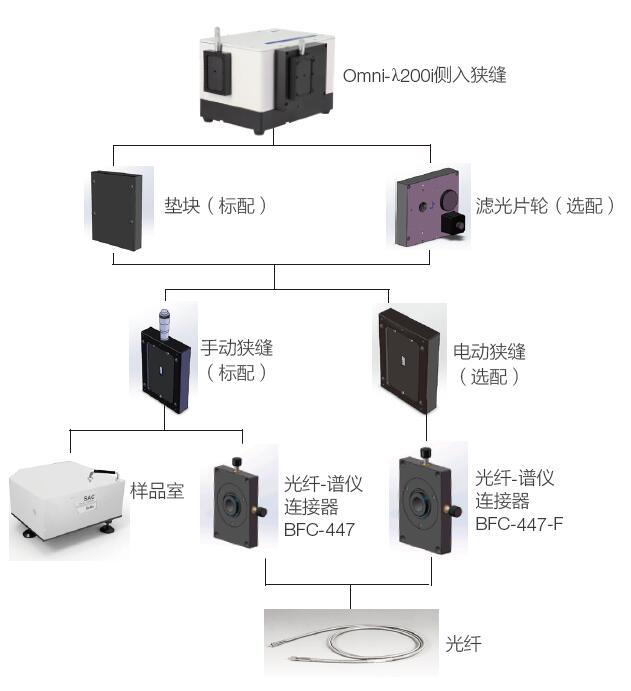

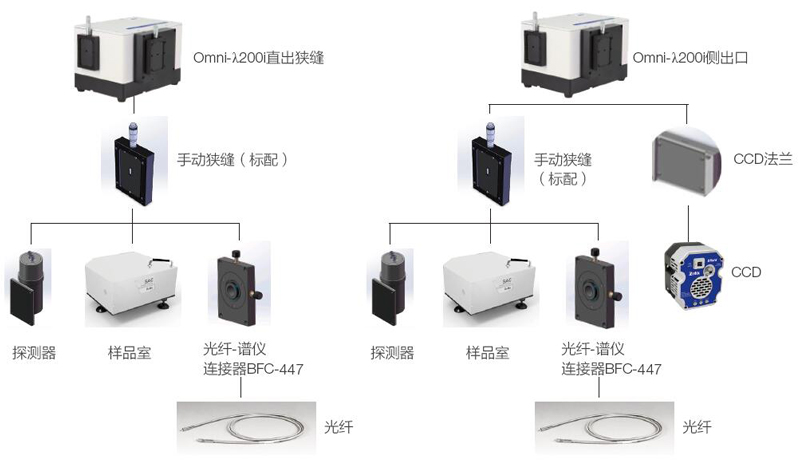

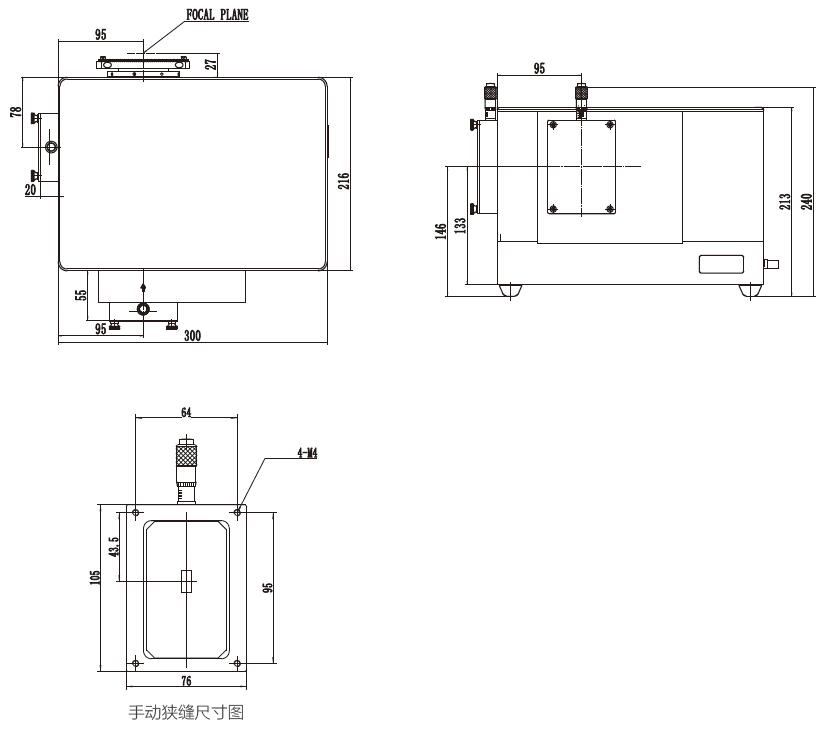

典型光譜儀Omni-λ2003i外形尺寸圖：
光柵規格型號表5：光柵（本系列適用于Omni-λ200i系列光譜儀）
注：凡藍色的標注的均為常備庫存光柵，建議優先選擇
|
型號 |
使用范圍 |
光柵刻線（g/mm） |
閃耀波長 |
規格尺寸 |
|
9-240-240-NP |
190-600 |
2400 |
240 |
50X50 |
|
9-180-400-NP |
300-800 |
1800 |
400 |
50X50 |
|
9-120-300-NP |
200-600 |
1200 |
300 |
50X50 |
|
9-120-500-NP |
350-1100 |
1200 |
500 |
50X50 |
|
9-060-300-NP |
200-600 |
600 |
300 |
50X50 |
|
9-060-500-NP |
330-1000 |
600 |
500 |
50X50 |
|
9-060-750-NP |
500-1500 |
600 |
750 |
50X50 |
|
9-060-1200-NP |
800-2400 |
600 |
1200 |
50X50 |
|
9-030-300-NP |
200-600 |
300 |
300 |
50X50 |
|
9-030-500-NP |
300-1000 |
300 |
500 |
50X50 |
|
9-030-1000-NP |
600-2000 |
300 |
1000 |
50X50 |
|
9-030-2000-NP |
1400-4000 |
300 |
2000 |
50X50 |
|
9-030-3000-NP |
2000-4800 |
300 |
3000 |
50X50 |
|
9-015-500-NP |
330-1100 |
150 |
500 |
50X50 |
|
9-015-800-NP |
400-1600 |
150 |
800 |
50X50 |
|
9-015-1000-NP |
600-2000 |
150 |
1000 |
50X50 |
|
9-015-1250-NP |
800-2500 |
150 |
1250 |
50X50 |
|
9-015-2000-NP |
1100-4000 |
150 |
2000 |
50X50 |
|
9-015-3000-NP |
2200-6000 |
150 |
3000 |
50X50 |
|
9-015-4000-NP |
2500-8000 |
150 |
4000 |
50X50 |
光柵規格型號表6：經濟型光柵（本系列適用于Omni-λ200i系列光譜儀）
注：凡藍色的標注的均為常備庫存光柵，建議優先選擇
|
型號 |
使用范圍 |
光柵刻線（g/mm） |
閃耀波長 |
規格尺寸 |
|
9-120-300 |
200-600 |
1200 |
300 |
50X50 |
|
9-120-500 |
350-1100 |
1200 |
500 |
50X50 |
|
9-060-300 |
200-600 |
600 |
300 |
50X50 |
|
9-060-500 |
330-1000 |
600 |
500 |
50X50 |
|
9-060-750 |
500-1500 |
600 |
750 |
50X50 |
|
9-060-1250 |
800-2400 |
600 |
1250 |
50X50 |
|
9-030-500 |
330-1000 |
300 |
500 |
50X50 |
|
9-030-750 |
450-1500 |
300 |
750 |
50X50 |
|
9-030-1250 |
850-2500 |
300 |
1250 |
50X50 |
|
9-015-500 |
330-1100 |
150 |
500 |
50X50 |
|
9-015-1000 |
600-2000 |
150 |
1000 |
50X50 |
典型光柵效率曲線
