Omni-λ300i系列“影像譜王”光柵光譜儀功能及特點
規格參數表（@1200g/mm光柵）
|
Omni-λ300i系列 |
|
|
焦距 |
320 |
|
相對孔徑 |
F/4.2 |
|
光學結構 |
C-T |
|
掃描步距 |
0.005 |
|
雜散光 |
1X10-5 |
|
焦平面 |
30 (w)X14 (h) |
|
光軸高度 |
146 |
|
光柵規格mm |
68X68 |
|
光柵臺 |
三光柵 |
|
狹縫規格 |
縫寬0.01-3mm連續手動可調，可選配自動狹縫?？p高：2、4、14mm可選 |
|
外形尺寸 |
420X295X232 |
|
重量（Kg） |
16 |
|
功耗 |
峰值100W@24V |
|
通訊接口 |
標配USB2.0,可選RS-232 |
Omni-λ300i系列“影像譜王”光柵光譜儀規格參數表@不同光柵
|
光柵（g/mm） |
2400 |
1800 |
1200 |
600 |
300 |
150 |
75 |
|
倒線色散(nm/mm) @435.83nm |
0.91 |
1.39 |
2.29 |
4.87 |
9.97 |
20.13 |
40.43 |
|
機械掃描范圍 |
0-600 |
0-800 |
0-1200 |
0-2400 |
0-4800 |
0-9600 |
0-19200 |
|
掃描步距 |
0.0025 |
0.0035 |
0.005 |
0.01 |
0.02 |
0.04 |
0.08 |
|
光譜分辨 @ PMT |
0.04 |
0.06 |
0.08 |
0.16 |
0.32 |
0.64 |
1.28 |
|
光譜分辨率 @CCD（15um） |
0.069 |
0.105 |
0.173 |
0.368 |
0.754 |
1.52 |
3.05 |
|
CCD單次拍譜范圍 @30mmCCD |
27.6 |
41.7 |
68.7 |
146.1 |
299.1 |
603.9 |
1212.9 |
|
波長準確度 |
±0.1 |
±0.14 |
±0.2 |
±0.4 |
±0.8 |
±1.6 |
±3.2 |
|
波長重復性 |
0.015 |
0.02 |
0.025 |
0.05 |
0.1 |
0.4 |
0.8 |
注1：分辨率的測試條件為中心波長435.83nm；
注2：CCD單次攝譜范圍、倒線色散為中心波長為435.83nm下的典型值，隨著中心波長增加，攝譜范圍
變窄；
注3：隨著中心波長的增大，倒線色散數值減小，隨著中心波長的減小，倒線色散數值增大。
典型型號表
|
型號 |
描述 |
|
Omni-λ3004i |
320mm焦距影像校正光譜儀，側入口、CCD雙出口、可同時安裝三塊光柵 |
|
Omni-λ3005i |
320mm焦距影像校正光譜儀，側入口、狹縫直出口、可同時安裝三塊光柵 |
|
Omni-λ3006i |
320mm焦距影像校正光譜儀，側入口、CCD直出口、可同時安裝三塊光柵 |
|
Omni-λ3007i |
320mm焦距影像校正光譜儀，側入口、狹縫雙出口、可同時安裝三塊光柵 |
|
Omni-λ3008i |
320mm焦距影像校正光譜儀，側入口、CCD直出口、狹縫側出口、可同時安裝三塊光柵 |
|
Omni-λ3015i |
320mm焦距影像校正光譜儀，側入口、狹縫直出口、可同時安裝三塊光柵，紅外鍍膜 |
|
Omni-λ3017i |
320mm焦距影像校正光譜儀，側入口、狹縫雙出口、可同時安裝三塊光柵，紅外鍍膜 |
|
Omni-λ3024i |
320mm焦距影像校正光譜儀，雙入口、CCD雙出口、可同時安裝三塊光柵 |
|
Omni-λ3027i |
320mm焦距影像校正光譜儀，雙入口、狹縫雙出口、可同時安裝三塊光柵 |
|
Omni-λ3028i |
320mm焦距影像校正光譜儀，雙入口、CCD直出口、狹縫側出口、可同時安裝三塊光柵 |
|
Omni-λ3047i |
320mm焦距影像校正光譜儀，側入口、狹縫雙出口、可同時安裝三塊光柵，紫外鍍膜 |
|
Omni-λ3048i |
320mm焦距影像校正光譜儀，側入口、CCD直出口、狹縫側出口、可同時安裝三塊光柵，紫外鍍膜 |

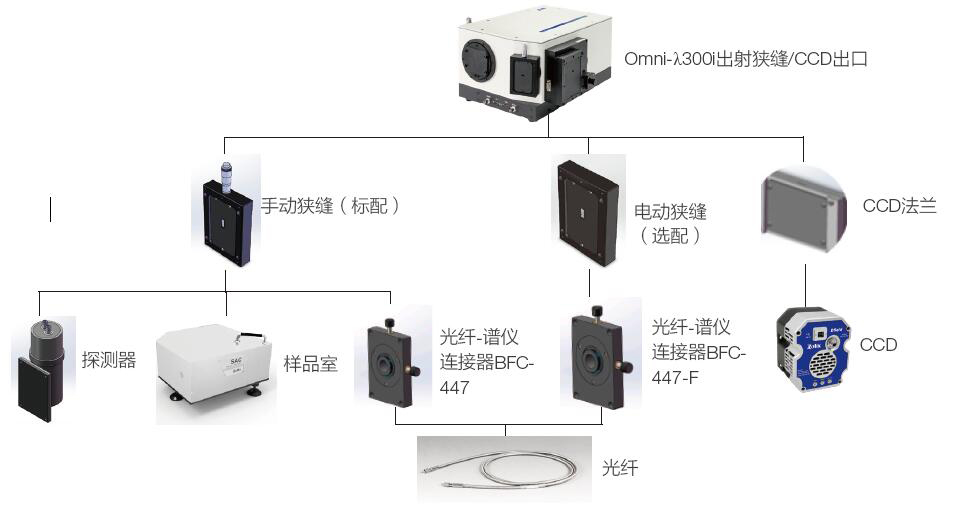

注1：本型號系列，為手動狹縫（電動狹縫需要額外選擇）；
注2：本型號系列，需要額外選配光柵，*多可配置3塊光柵；
注3：本型號系列，不包含CCD接口法蘭、濾光片輪、快門，這些附件需要額外選擇；
注4：更多配置型號，請咨詢本公司相關銷售。
典型光譜儀Omni-λ3028i外形尺寸圖：
注：凡藍色標注的均為常備庫存光柵，建議優先選擇
|
Model |
Range(nm) |
Grooves(g/mm) |
Blaze(nm) |
Size(mm) |
|
Holographic |
|
|
|
|
|
1-360-180-500-NP |
180-400 |
3600 |
300 |
68 x 68 |
|
1-240-250-600-NP |
250-600 |
2400 |
300 |
68 x 68 |
|
1-240-190-800-NP |
190-600 |
2400 |
250 |
68 x 68 |
|
1-200-300-900-NP |
300-720 |
2000 |
475 |
68 x 68 |
|
1-180-350-900-NP |
350-800 |
1800 |
500 |
68 x 68 |
|
1-180-190-900-NP |
190-800 |
1800 |
250 |
68 x 68 |
|
1-120-190-800-NP |
190-800 |
1201.6 |
250 |
68 x 68 |
|
1-120-400-1200-NP |
400-1200 |
1200 |
700 |
68 x 68 |
|
Ruled |
|
|
|
|
|
1-240-240-NP |
190-600 |
2400 |
240 |
68 x 68 |
|
1-240-300-NP |
250-600 |
2400 |
300 |
68 x 68 |
|
1-180-400-NP |
300-800 |
1800 |
400 |
68 x 68 |
|
1-180-500-NP |
350-800 |
1800 |
500 |
68 x 68 |
|
1-120-250-NP |
200-500 |
1200 |
250 |
68 x 68 |
|
1-120-300-NP |
200-600 |
1200 |
300 |
68 x 68 |
|
1-120-400-NP |
200-1000 |
1200 |
400 |
68 x 68 |
|
1-120-500-NP |
350-1100 |
1200 |
500 |
68 x 68 |
|
1-120-750-NP |
500-1200 |
1200 |
750 |
68 x 68 |
|
1-090-550-NP |
350-1600 |
900 |
550 |
68 x 68 |
|
1-083-1200-NP |
700-1700 |
830 |
1200 |
68 x 68 |
|
1-060-300-NP |
200-600 |
600 |
300 |
68 x 68 |
|
1-060-500-NP |
330-1000 |
600 |
500 |
68 x 68 |
|
1-060-750-NP |
500-1500 |
600 |
750 |
68 x 68 |
|
1-060-1000-NP |
650-2200 |
600 |
1.0 µm |
68 x 68 |
|
1-060-1200-NP |
800-2400 |
600 |
1.2 µm |
68 x 68 |
|
1-060-1600-NP |
1-2.4 µm |
600 |
1.6 µm |
68 x 68 |
|
1-030-300-NP |
200-600 |
300 |
300 |
68 x 68 |
|
1-030-500-NP |
300-1000 |
300 |
500 |
68 x 68 |
|
1-030-760-NP |
450-1500 |
300 |
760 |
68 x 68 |
|
1-030-1000-NP |
600-2000 |
300 |
1000 |
68 x 68 |
|
1-030-1200-NP |
800-2200 |
300 |
1200 |
68 x 68 |
|
1-030-2000-NP |
1.4-4 µm |
300 |
2.0 µm |
68 x 68 |
|
1-030-3000-NP |
2-4.8 µm |
300 |
3.0 µm |
68 x 68 |
|
1-015-300-NP |
200-600 |
150 |
300 |
68 x 68 |
|
1-015-500-NP |
330-1100 |
150 |
500 |
68 x 68 |
|
1-015-800-NP |
400-1600 |
150 |
800 |
68 x 68 |
|
1-015-1000-NP |
600-2000 |
150 |
1090 |
68 x 68 |
|
1-015-1250-NP |
800-2500 |
150 |
1250 |
68 x 68 |
|
1-015-2000-NP |
1.1-4 µm |
150 |
2 µm |
68 x 68 |
|
1-015-3000-NP |
2.2-6 µm |
150 |
3 µm |
68 x 68 |
|
1-015-4000-NP |
2.5-8 µm |
150 |
4 µm |
68 x 68 |
|
1-0075-8000-NP |
6-16 µm |
75 |
8 µm |
68 x 68 |
|
1-0075-10000-NP |
6-18 µm |
75 |
10 µm |
68 x 68 |
|
1-0075-12000-NP |
9-20 µm |
75 |
12.0 µm |
68 x 68 |
|
1-0050-12000-NP |
8-22 µm |
50 |
12 µm |
68 x 68 |
光柵規格型號表2：經濟型光柵（本系列適用于Omni-λ300i、Omni-λ500i、Omni-λ750i等系列光譜儀）
注：凡藍色的標注的均為常備庫存光柵，建議優先選擇
|
型號 |
使用范圍 |
光柵刻線（g/mm） |
閃耀波長 |
規格尺寸 |
|
刻劃光柵 |
|
|
|
|
|
1-180-500 |
350-800 |
1800 |
500 |
68×68 |
|
1-120-300 |
200-600 |
1200 |
300 |
68×68 |
|
1-120-500 |
350-1000 |
1200 |
500 |
68×68 |
|
1-120-750 |
500-1200 |
1200 |
750 |
68×68 |
|
1-060-300 |
200-600 |
600 |
300 |
68×68 |
|
1-060-500 |
330-1000 |
600 |
500 |
68×68 |
|
1-060-750 |
500-1500 |
600 |
750 |
68×68 |
|
1-060-1000 |
650-2200 |
600 |
1000 |
68×68 |
|
1-060-1250 |
800-2400 |
600 |
1250 |
68×68 |
|
1-060-1600 |
1-2.4um |
600 |
1600 |
68×68 |
|
1-030-500 |
300-1000 |
300 |
500 |
68×68 |
|
1-030-750 |
450-1500 |
300 |
750 |
68×68 |
|
1-030-1000 |
600-2000 |
300 |
1000 |
68×68 |
|
1-030-1250 |
850-2500 |
300 |
1250 |
68×68 |
|
1-030-1800 |
1.2-3.6um |
300 |
1800 |
68×68 |
|
1-030-2000 |
1.4-4um |
300 |
2000 |
68×68 |
|
1-030-3000 |
2-4.8um |
300 |
3000 |
68×68 |
|
1-015-500 |
350-1000 |
150 |
500 |
68×68 |
|
1-015-4000 |
2.5-8um |
150 |
4000 |
68×68 |
典型光柵效率曲線
